eHousepara sa Ethernet

• De koryenteBahay

• TahananPag-aautomat

• MatalinoTahanan

• BuildingManagement System

• KagamitanPamamahala

• MatalinoBahay

• Advanced naRemote Control

1 .Pagpapakilala.

" Matalinobahay " , “ Smart Home ” ibig sabihin ng mga terminong ginamit sa lahat ng uri ng tahananautomation system sa pagkontrol , pagmamaneho ng independiyenteng systemat installation na isinama sa gusali.Home automationsystem ay maaaring pamahalaan ang maraming iba't ibang mga uri ng gusali: bahay , patag ,apartment , mga opisina ng , mga hotel , atbp.

Tahananautomation system ay kasalukuyang pinakamahalagang sistema para sa pinaggupitanat equipping ng bahay.

Sa tabina may higit pa at mas mahal na presyo ng enerhiya , ekolohiya paghihigpit para sabagong gusali , -aayos sa inaasahan pamumuhunan sistema ang mga ito ayhalos hindi mataya.

Kakayahang bumaluktotng ilang mga home automation system ay nagbibigay-daan sa reconfigure ito nang magkasama sapagbabago ng mga inaasahan sa panahon ng paggamit ng gusali , walapangangailangan ng pagbabago ng tradisyonal na electric installmay marahas pagkukumpuni ng bahay.

Tahananautomation system ay nagbibigay-daan sa ang pagtaas kaginhawahan ng pamumuhay na , katiwasayan ,kabuhayan , i-save ang enerhiya , bawasan presyo ng nakatira sa bahay o flat.

1.1.Luwag , kaginhawahan , pag-aautomat.

eHousenagbibigay-daan sa complex ang paggamit ng sistema , lokal at remote pagkontrol ng liwanag ,temperatura , electric at electronic device sa bahay , patag ,opisina , hotel , atbp.Lumilikha ng posibilidad ng pagkontrol ng Audio -Video , HiFi system sa pamamagitan ng emulating infrared remote signal ng controllerna maaaring matuto at isinasagawa ng eHouse sistema.Mayroonposibilidad ng pamamahala ng napaka-advanced na boiler room-install:heating , paglamig , paggaling , bentilasyon , tungkol sa araw , kuluan , initnagpapahina ng lakas , siga may water dyaket at sistema ng pamamahagi ng hot air.

eHousenagbibigay-daan sa pagkontrol ng sistema sa pamamagitan ng karaniwang mga switch , IR remote controller ,GSM mobile phone , PC , PDA , Tablet , Smartphone , graphic ugnaypanel nagtatrabaho batay sa Android , Windows XP , Windows Vista , Windows7 , Windows Mobile 6 at ang kanilang mga tagapagmana , Java Pinagana System ,internet browser , Windows explorer , ftp client application.

eHousesistema graphics control panel ay maisasakatuparan sa standard PDA ,Smartphone , Tablet o PC na may ibinigay na software.Paggunitamga imahe ay maaaring lumikha indibidwal para sa anumang pag-install ng end user.

eHouseControllers ay binubuo ng mga malalaking , advanced scheduler na maaaring magingprogram upang patakbuhin ang serbisyo , madalas , ipinagpaliban at gawain ng panahonAwtomatikong.PC suporta ay nagbibigay-daan sa paglikha ng sariling software , na gumaganakasama eHouse pakete , gumaganap logs at patakbuhin ang mga advanced na useralgorithm na maaaring kinakailangan o lumitaw sa hinaharap.Programingaklatan ay magagamit rin para sa mga developer upang mapabuti ang pag-andarat paglikha ilaan ang mga panel.

1.2.Katiwasayan.

Bahaymas endangered pagkatapos flat , dahil sa malaking distansya sakapitbahay at may din mas mas mahina na mga puntos.Ito patungkol posibilidadng pagnanakaw , atake , pagnanakaw , sunog , baha , sabotahe.Sa kaso ng mahina okakulangan ng mahusay na sistema ng seguridad at alarma sensor sa pagsubaybay sa anumangposibleng mga kaganapan sa bahay at premisses , pagbibilang sa mga kapitbahayilang dosenang metro mula sa amin o reaksyon ng pulis ay sa halip masyadong maasahin sa mabuti.

Paggamitng eHouse sistema nagpapataas ng seguridad ng bahay at gusali , dahil itoisinasama bumuo - sa security system sa GSM/SMS notification ngmga kaganapan.Ito Nagbibigay-daan sa pagkonekta anumang uri ng sensor ng alarma (kilusan ,basa , malamig , init , sunog , hangin , gas , switch para sa pagkumpirma ng closedpintuan , bintana , rollers , pintuan , atbp.).Security system-activatesa labas ng secured zone , na hindi nagbibigay ng karagdagang oras para sa pagkilos upangintruders.eHouse ay nagbibigay ng pagkakataon upang isagawa ang awtomatikong gawain sasensor activation , programed sa system.

eHouseintegrates awtomatikong multi - channel nagmamaneho rollers , pintuan , pintuan ,anino awnings atbp.

eHousesistema ay nagbibigay-daan panggagaya ng pagkakaroon ng mga tao sa bahay sa pamamagitan ng pagpapatakbonaka-iskedyul na mga kaganapan , halimbawa.pagbabago ng mga TV channels , na maaaring hinihikayat angintruders na nanonood sa bahay mula sa pahinga - sa.

1.3.Kabuhayan , enerhiya pagtitipid.

eHousesistema isinasama advanced controller upang pamahalaan ang init , malamig ,bentilasyon , paggaling , boiler room , solar system , init buffer ,siga may water dyaket at hot air pamamahagi , kung saan sine-save ng isangmaraming enerhiya sa pamamagitan ng buffering at paggamit ng libreng (solar) o cheapest enerhiyapinagmumulan (kahoy , solid nagbibigay lakas).Maaari itong program na tumakbo ganap naawtomatikong walang tao pakikipag-ugnayan.Pinahihintulutan nito ang posibilidad salimitahan ang mga gastos ng heating , paglamig , bentilasyon ng ilang besesdepende sa presyo ng mga ginamit na nagbibigay lakas.

Indibiduwalkontrolin ng mga kuwarto temperatura at panatilihin ang mga ito nang nakapag-iisa ,bumubuo ng mga karagdagang pagtitipid ng tungkol sa ilang mga percents dosena , atmahusay na paggamit ng enerhiya.Sa kasong ito lahat ng mga temperatura sakinokontrol kuwarto ay awtomatikong minementina sa program antas ,walang overheating ng ilan sa mga kuwarto upang panatilihin ang hiling na temperatura sa ibangisa.Ang panahon , araw , hangin , klimatiko mga kaganapan , oras at panahon ,architecture isyu , laki ng window at lokasyon hindi tulad malakingimpluwensiya , tulad ng ito ay sa gitnang heating system.May ay hindi malakigradient sa pagitan ng mga kuwarto na nagbabago dahil sa kondisyon ng panahon ,solar heating , hangin direksyon , at marami pang ibang mahuhulaan isyu.

Karagdaganpagtitipid ay maaaring nakamit sa pamamagitan ng awtomatikong paglipat-off ang ilaw sa pamamagitan ng pagtatakdamga ito upang i-off ang awtomatikong makalipas ang ilang oras o i-ang mga ito sa , para sa isangpanahon ng oras bilang resulta ng kilusan detection.

Paggamitmulti - point maliit na kapangyarihan lamp ilaw ay maaari ring makakuha ng maraming off enerhiyaipon , naghahambing sa mataas na kapangyarihan ng liwanag sa central.

Itoposibilidad ng eHouse sistema ay nagbibigay ng pagkakataon na-refund ang gastos nginstall panahon 1 - 3 taon (depende sa gastos ng mga ginamit na nagbibigay lakas).

2.eHouse sistema bersyon.

eHouseSistema ayadvanced na solusyon ng bahay automation na paganahin ang pagkontrol ng atpagsasama ng maraming mga device ng ibang uri ng.eHouse nagbibigay-daan sa pagmamanmanat kontrol temperatura , liwanag , heating , paglamig , halumigmig.

eHouseSystem ay maaaring i-install sa Flats , bahay , pampublikong gusali , mga opisina ng ,hotel at maaaring magamit bilang sistema ng kontrol sa pag-access.

eHousesistema ng pag-install ay maaaring maging ng ekonomiya , ginhawa o pinakamalaki.

Maramiconfiguration ng mga variant ng eHouse sistema ay lumilikha ng posibilidad ngdesentralisado , sentralisadong , pinamamahalaan sa pamamagitan ng PC o independiyentenginstalasyon.

eHouseModular sistema na nagbibigay ng pagkakataon upang magbitiw mula sa hindi ginagamitbahagi at trim application nang direkta upang wakasan ang mga pangangailangan ng user (e.g .HeatManager ay maaaring bumaba sa flat-install).

eHousepag-install ay maaaring dinisenyo bilang sentralisadong at isang controller bawatantas (LevelManager) o desentralisado may maraming mga controllers kumalatsa mga kuwarto.Sa pangalawang kaso ay higit na mas mababa 230V paglalagay ng kable atkanilang kabuuang haba ng ilang beses mas maikli at gumagawa ng pag-installmagkano ang mas mura , na bahagyang up para sa mas malaking gastos ngcontrollers.

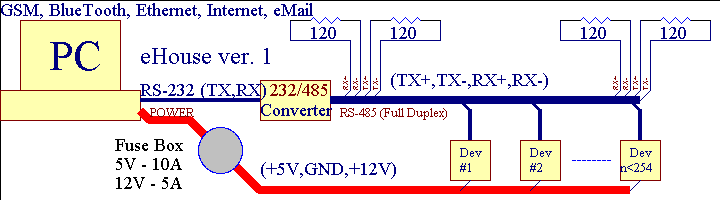

2.1 eHouse 1sa ilalim ng PC pangangasiwa.

LahateHouse 1 mga aparatong ay nagtatrabaho sa data bus (RS - 485 Full Duplex).

Itobersyon ay ipinaliwanag sa: eHouse Home Automation Documentation - www.iSys.Pl/download/eHouseEN.pdf

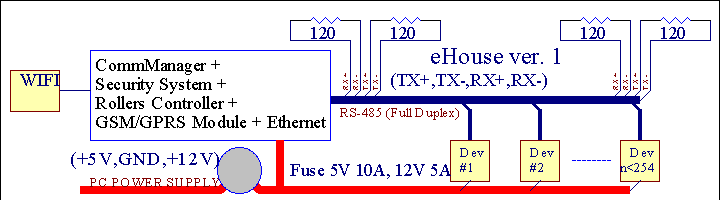

2.2.eHouse 1 sa ilalim ng CommManager pangangasiwa.

Saconfiguration na ito CommManager pumapalit PC , RS232/RS485 Converter ,ExternalManager , InputExtenders , Expander.Ang bersyon na ito ay ipinaliwanagsa: eHouse Home Automation Documentation - www.iSys.Pl/download/eHouseEN.pdf

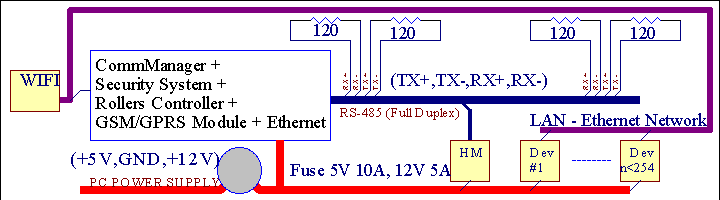

2.3 .Ethernet eHouse (eHouse para sa Ethernet)

Ito variant ng pag-installgawa sa ilalim ng TCP/IP Ethernet (10Mbit) imprastraktura.Iisapagbubukod ay HeatManager kung saan ay pa rin konektado sa pamamagitan ng RS - 485 sa pamamagitan ngtumatawid cable.CommManager cooperates na may LevelManagers ,EthernetRoomManager'mga , TCP/IP panel (Windows XP , Windows Mobile 6.0)gamit ang eHouse protocol na may hamon - tugon pagpapatotoo para saseguridad dahilan.Third party na application ay maaaring gumamit ng simpleauthentication pamamaraan kung ito ay pinagana sa controllerconfiguration.

eHouseSystem ay nagbibigay-daan sa control halos bawat aparato , na maaaring magingkontrolado electrically o elektroniko , patuloy na binuo atbinuksan sa balita sa merkado.

eHousekontrolado ng IR remote controller (SONY standard) , PC , PDA ,Smartphone , Tablet , Mga Teleponong Mobile (Windows Mobile 6.0 , Android oJava MIDP 2.0) , Touch panel batay sa (Windows mobile 6.0 , WindowsXP , Windows Vista , Windows 7 at tagapagmana) , Android , Dyabakagamitan system , o sa pamamagitan ng karaniwang wall mount switch.Control ay maaaring magingnakamit sa pamamagitan ng infra - Red (IR) , Ethernet , WiFi , Internet , Email , SMS ,ftp , file kopya.

eHousegumamit ng mga karaniwang aparato (lumipat sa/off sa pamamagitan ng relays halimbawa.lamp , sapatos na pangbabae ,cutouts , heater) , walang panloob logic control at hindi nangangailanganmura at dedikadong mga aparatong (eg.graphic panel , lumipat panel).

eHouse cooperates at maaaring magingpinamamahalaan ng PC , tablet , PDA na nagbibigay ng pagkakataon na lumikha ng sarilingoverlay ng software para sa pagpapatupad ng mga advanced na at indibidwalalgorithm sa pamamagitan ng pagsusuri ng mga controllers mga parameter ng estado at signal atpagganap ng mga data sa ninanais na paraan at ipadala ang mga ninanais na mga kaganapan eHouse.

eHouse4Ethernet sistemabinubuo ng :

• EthernetRoomManager (ERM) -Pagkontrol ng isa o higit pang mga kuwarto ,

• LevelManager (LM) -Pagkontrol ng buong flat , appartment o bahay palapag ,

• EthernetHeatManager (EHM) -Pagkontrol ng gitnang sistema ng init , bentilasyon , paggaling , kuluankuwarto , siga may water dyaket at hot air pamamahagi , tungkol sa araw ,init buffer , atbp ,

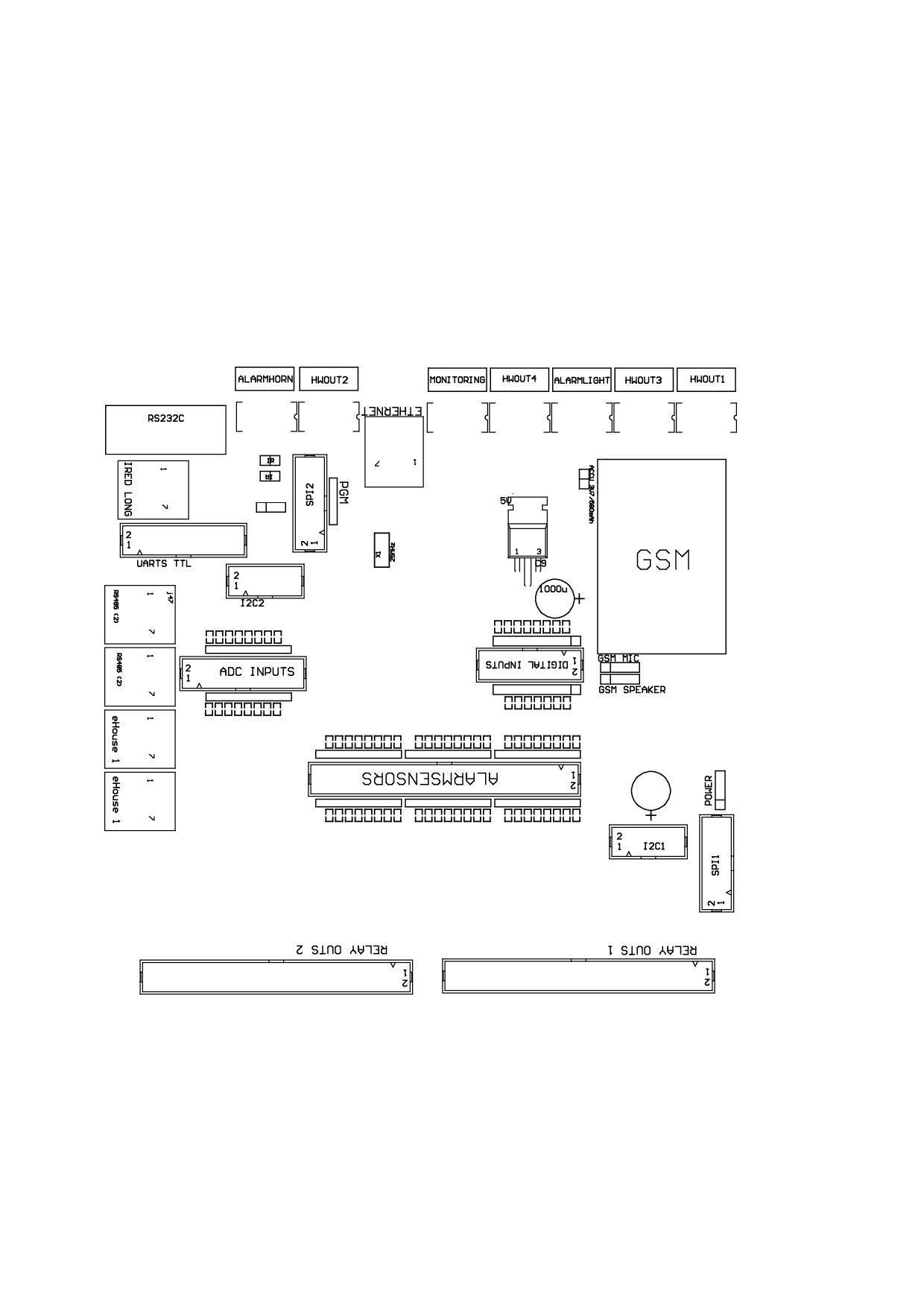

• CommManager (CM) Ethernet ,GSM - Integrated seguridad sistema , Rollers controller ,

• Relay Module (MP) - Mabataylahat ng mga relays para sa controller at PWM dimmers (opsyonal) ,

Modularkatangian ng eHouse sistema Nagbibigay-daan pagpili ng mga indibidwal na variant ng-install na magiging pinakamahusay na , ninanais ng may-ari , atsulit.

E.g .hindi ang mga taong lumilikha eHouse install sa flat o apartmentkailangan EthernetHeatManager controller , Roller controller.Silapangkalahatan ay kailangan LevelManager o CommManager sa direktang kontrolin ng flat ,o EthernetRoomManagers para sa mga indibidwal na pagkontrol ng init , ilaw samga kuwarto at Audio/Video system.

eHouse sistema ay nagbibigay-daan :

• Pinagsamakontrol ng electric at electronic na mga aparatong (sa/off) (ERM) .

• Pagkontrol Audio / Video ,HiFi sistema ( sa pamamagitan ngIR remote controller pagtulad ) (ERM) .

• Pagsukatat kontrol ng liwanag (ERM , LM) .

• Pagsukatat kontrol ng temperatura (ERM , EHM , LM) .

• Multi - puntoat indibidwal na kontrol ng init (ERM , LM) .

• Integrated kontrol ng kuluanroom (EHM).

• Pamamahalang v entilation , r ecuperation ,init exchangers , air handling unit (EHM) .

• Kuluancontrol (EHM) .

• Sigacontrol na may tubigjacket at/o h OTair pamamahagi (EHM) .

• Tungkol sa arawsistema ng kontrol (EHM) .

• Heat buffer control (EHM).

• Katiwasayansistema sa GSM abiso na aktibo sa labas ng sinusubaybayan na zone (CM) .

• GrapikoPaggunita ( isa-isana nilikha para sa mga end user install sa CorelDraw ) (PC , PDA , Tablet , Smartphone - Windows Mobile 6 , Windows XP , 7 ,Kaisipan , Android , Java Enabled Systems Operating) .

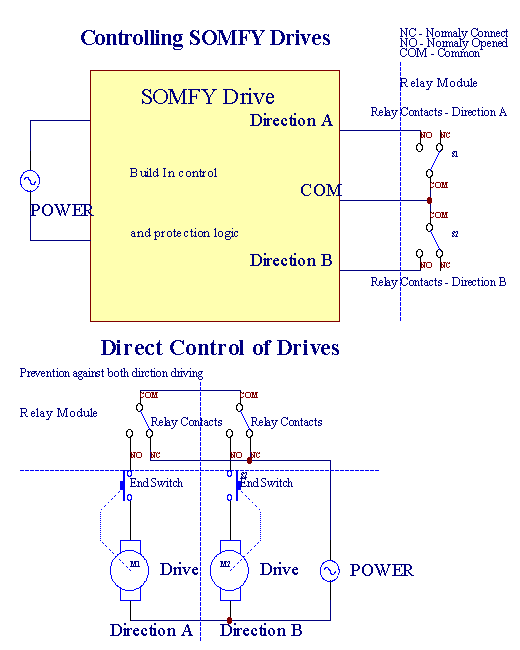

• Rollers , pintuan , pintuan , lilimawnings control (CM).

• Paglikhamga log sa eHouse sistema (PC) .

• Paggamit ng third partymga bahagi at mga executive na aparato (nang walang anumang bumuo - sa logic sakontrol) , sensor , switch , sapatos na pangbabae , Motors , cutouts , rollersdriver atbp.

• Paggamit ng mga analog sensor mulamarket < 0 ; 3.3V) pagsukat hanay.

• IRRemote Control ng system ( Sonykaraniwang SIRC ) (ERM) .

• Malayokontrol sa pamamagitan ng internet at Ethernet (ERM , CM , LM , EHM) .

• Lokal na kontrol sa pamamagitan ng mga graphicspanel Android , Java Enabled , Windows Mobile 6.0 (at tagapagmana) ,o katugmang PC na may touch screen Windows XP , Kaisipan , 7 (attagapagmana).

• Malayocontrol sa pamamagitan ng mga mobile na telepono , PDA , Tablet , Smartphone may touch screen (Android ,Windows Mobile 6.0 application pagkontrol sistema sa pamamagitan ng WiFi ,SMS o EMAIL).

• SMSabiso ng mga paglabag sa seguridad , zone pagbabago , pagbubuwag ( satinukoy ulat group ) (CM) .

• eHouse mayipinatupad function ng sarili control , pagtotroso , upang mapanatilituloy-tuloy at mahusay na trabaho.

3 .eHouse4Ethernet System Controllers.

3.1 EthernetRoomManager (ERM).

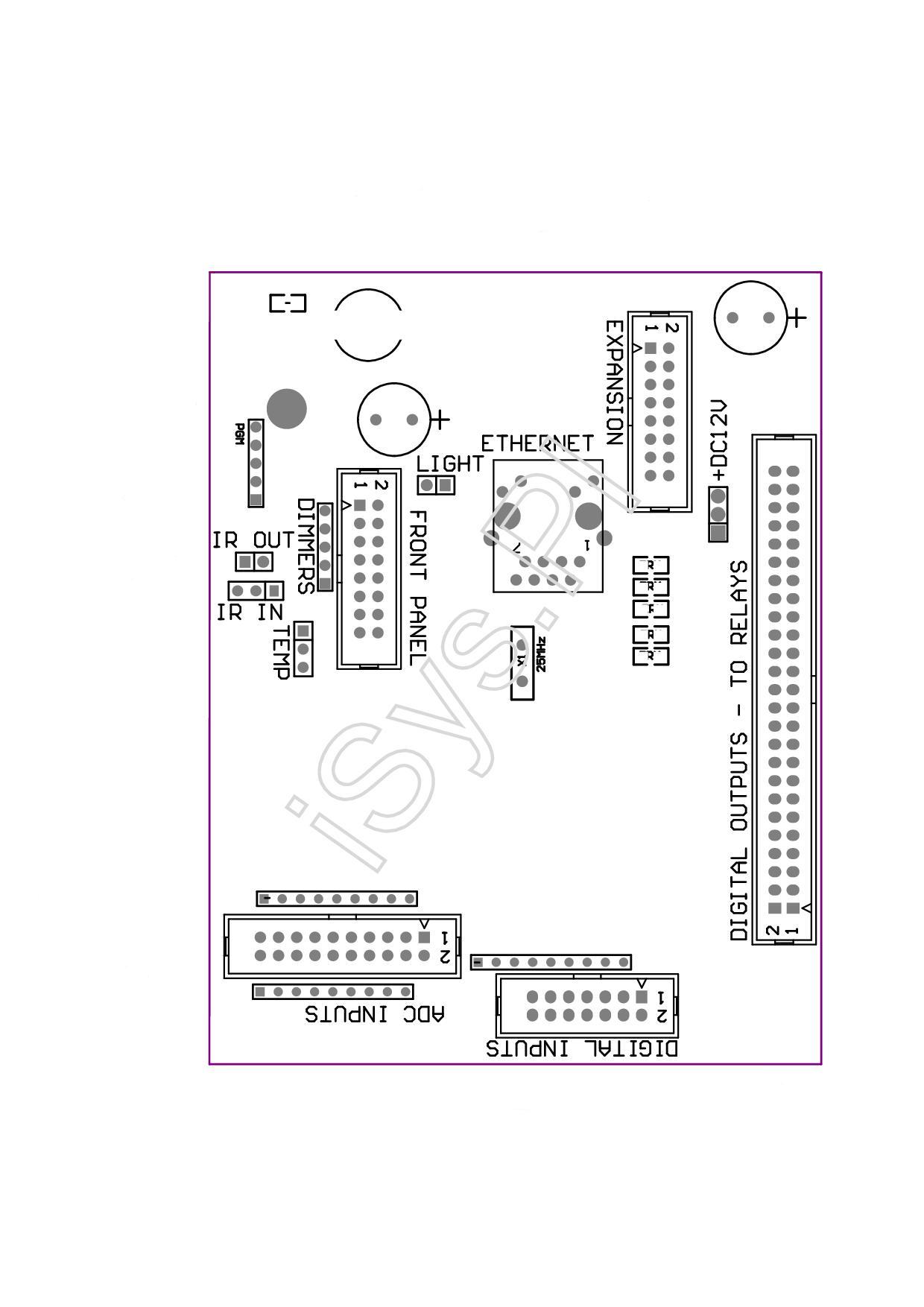

EthernetRoomManager(ERM) ay sa sarili na nilalaman Microcontroller may build sa peripheral para sapamamahala ng electric , elektronikong aparato sa kuwarto.Comfort atpinakamalaki install gumagamit ng 1 ERM bawat pangunahing room (na tinukoy ng userkung aling room ay mahalaga).Sa mababang badyet LM-install 1 bawat palapagKinakailangan ang.Solusyon ito ilagay ang ilang mga paghihigpit sa Infrared Controlat programa sa set.

PangunahinPag-andar ng EthernetRoomManager:

• 24digital Programmable output (direkta para sa pagmamaneho ng mga panlabas na Relaysbumuo sa MP) para sa pag-i-on/off panlabas na device na pinapagana hanggang sa230V - AC/10A (pinakamalaki halaga para sa kasalukuyang at boltahe ng resistiveload).

• 12digital input para sa pagkonekta ng mga sensor , switch , atbp.Kaganapan ayna tinukoy para sa pagbabago ng estado mula sa 1 - > 0 o 0 - > 1.Pagtatalaga ngninanais na mga kaganapan ay maaaring gumanap sa “ CommManagerCfg ”application.

• 8analog input (10bit resolution) na may mga indibidwal program antas ng(Min , max).Dalawang mga kaganapan ay tinukoy para sa pagbabago mula sa isang antas saisa pang x < min , x> max.

• 3PWM (Pulse lapad modulasyon) output para sa pagkontrol ng antas ng liwanag (DCdimmer) ay maaaring magamit nang hiwalay o kasama para sa pinagsamang RGB Control .EthernetRoomManager'mga PWM output ay may kakayahang upang humimok ng single LED (para saopto - isolator) at kailangan kapangyarihan driver.Panlabas PWM kapangyarihan driver kaya-install o ginagamit FrontPanel module.

• Programmableorasan at scheduler (255 posisyon) para sa pagpapatakbo ng mga kaganapan sa naka-imbak saflash memory ng ERM.

• IRinfra red receiver tugma sa Sony (SIRC) na sistema para sapagkontrol EthernetRoomManager's sa pamamagitan ng Sony o universal remotecontrollers.

• IRInfra red transmiter para sa pagkontrol ng Audio/Video/HiFi systemng remote controller pagtulad signal.

• Pataassa 250 ERM maaaring i-install sa eHouse System.

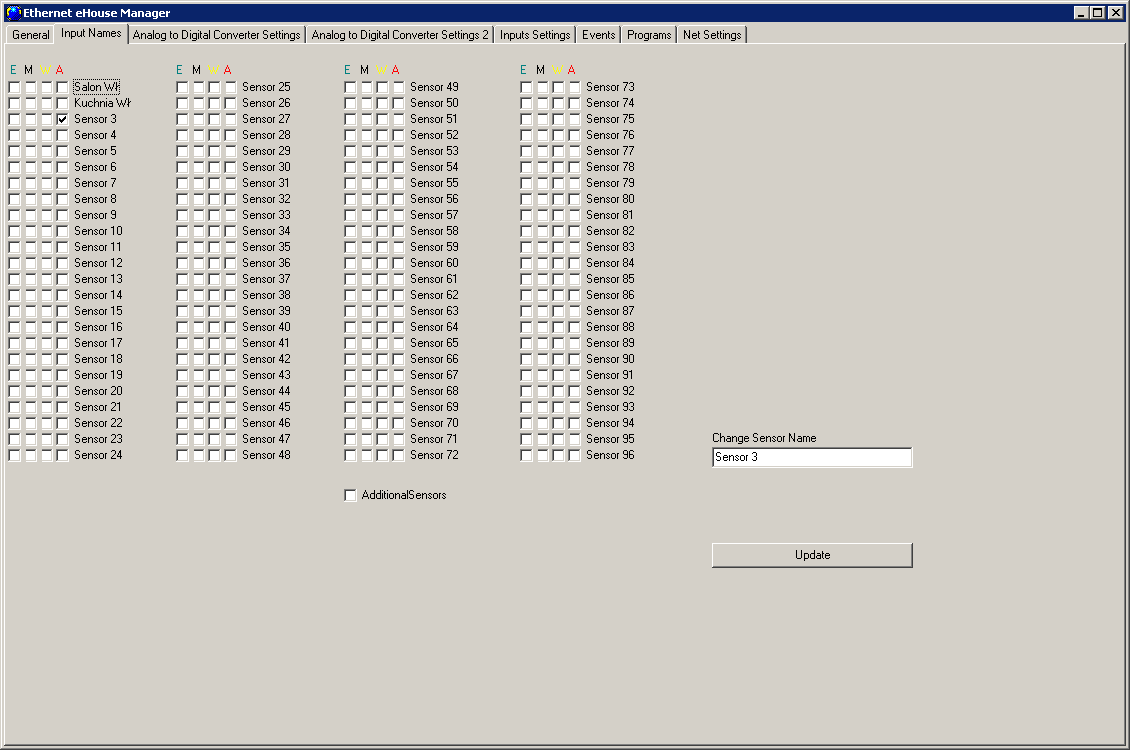

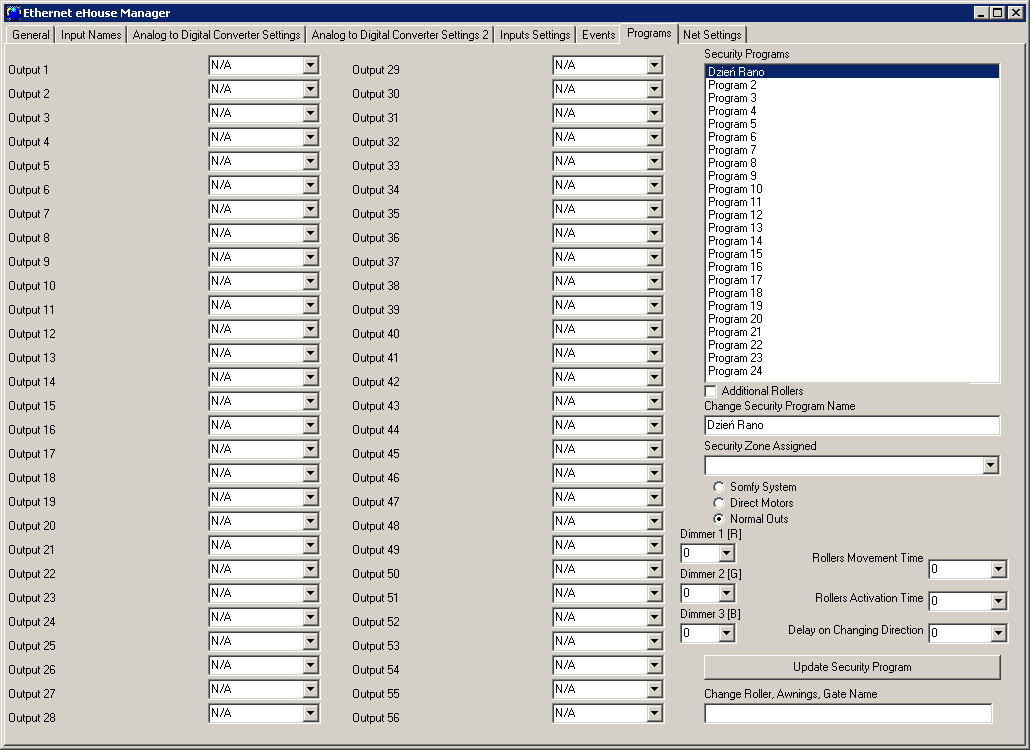

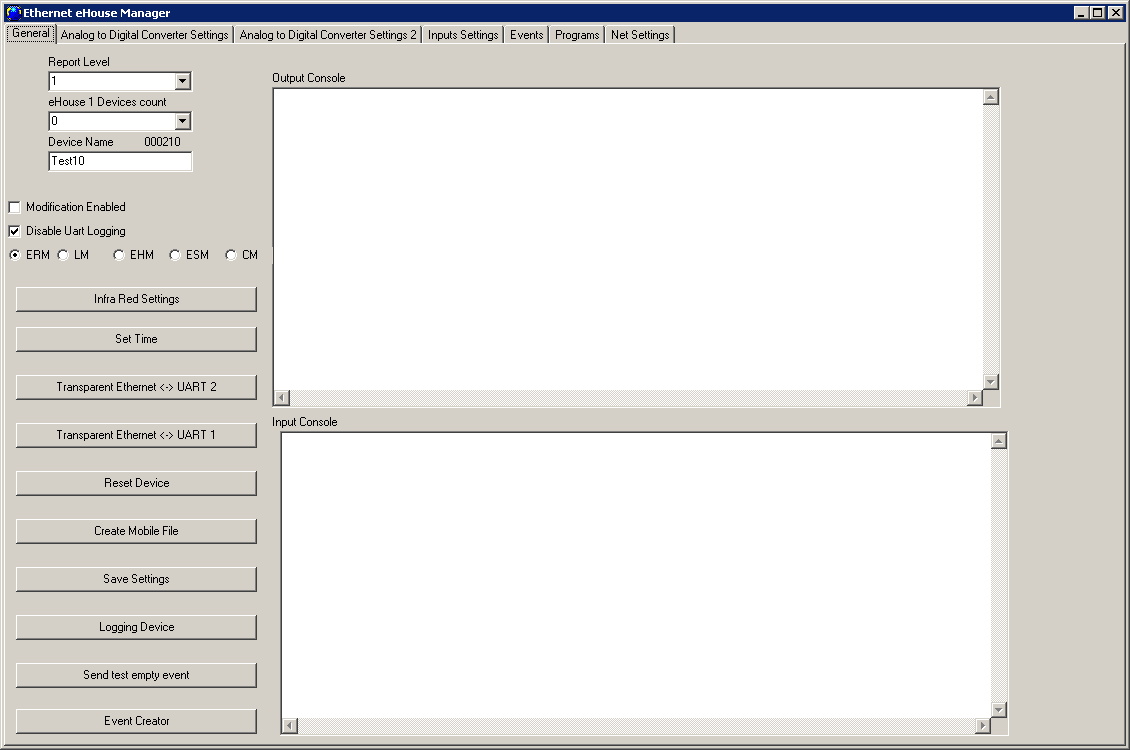

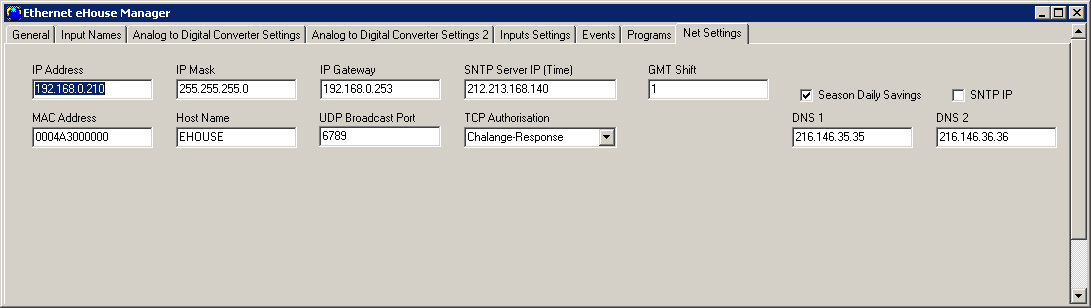

EthernetRoomManager-configure at pinamamahalaan sa pamamagitan ng PC na may naka-install“ CommManagerCfg.exe ” application , na nagbibigay-daanmga programa ng lahat ng mga function at mga pagpipilian sa controller upang maging sarilinilalaman independiyenteng module at ang lahat ng mga lokal na function ay maaaring gumanaplokal na walang pagdalo ng PC , control panel , tablet atbp.Malayokontrol (pagpapadala ng kaganapan) ng iba pang mga eHouse Ethernet Controller maaari ringdirektang gumanap.

EthernetRoomManagerbinubuo ng ilang iba't ibang mga uri ng signal (na input ooutput).

Bawatsignal ay naglalaman ng ilang mga indibidwal na mga kaganapan at mga pagpipilian na nauugnay dito ,batay sa uri ng signal.

Inputsignal ay:

• Lahatanalog input ,

• Lahatdigital input ,

• IRreceiver (para sa remote control).

Pagbubuhossignal ay:

• Lahatdigital output ,

• LahatPWM output ,

• IRtransmiter (para sa pagkontrol ng mga panlabas na mga aparatong).

3.1.1.Signal Paglalarawan.

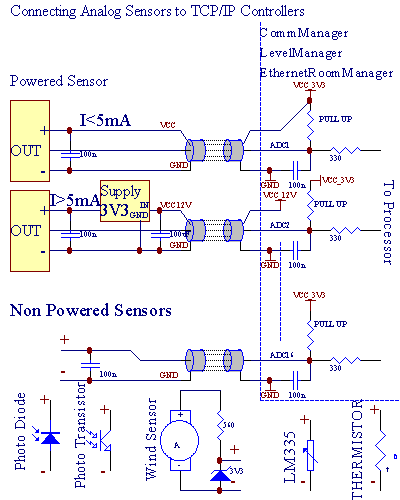

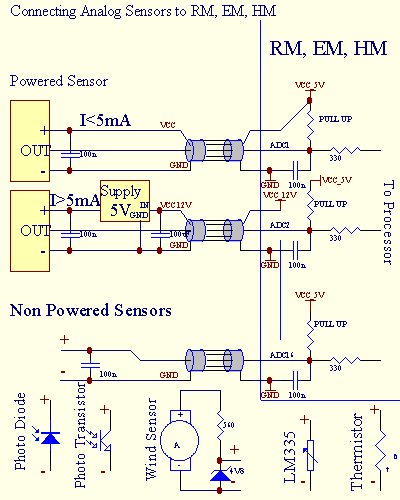

3.1.1.1.Analog input (ADC).

Bawatanalog input ay nagtatrabaho sa hanay < 0 ; 3.3V) may 10 bit resolution .Indibidwal ito ay itinalaga boltahe antas ng minimal at pinakamalaki(Na nagbibigay ng 3 mga saklaw ng ADC operasyon).Tumatawid ang antas ng kaloobanpasimulan ang awtomatikong run kaganapan na tinukoy at program sa pamamagitan ng“ CommManagerCfg.exe ” application.Antas na ito ayindibidwal para sa bawat ADC channel at bawat programa ngEthernetRoomManager.

Dalawang mga kaganapanay nauugnay sa bawat ADC para sa tumatawid ng mga antas ng sa pamamagitan ng sinusukat halaga:

• KungUX <” Min Halaga ” * Program sa application para sakasalukuyang programa , kaganapan na nakatalaga sa “ Kaganapan Min ” * Fieldsa CommManagerCfg application ay nailunsad.

• KungUX>” Max Halaga ” * Program sa application para sakasalukuyang programa , kaganapan na nakatalaga sa “ Kaganapan Max ” * Fieldsa CommManagerCfg application ay nailunsad.

Ang ilang mga ADCinput ay inilalaan sa loob depende sa bersyon ng hardware.

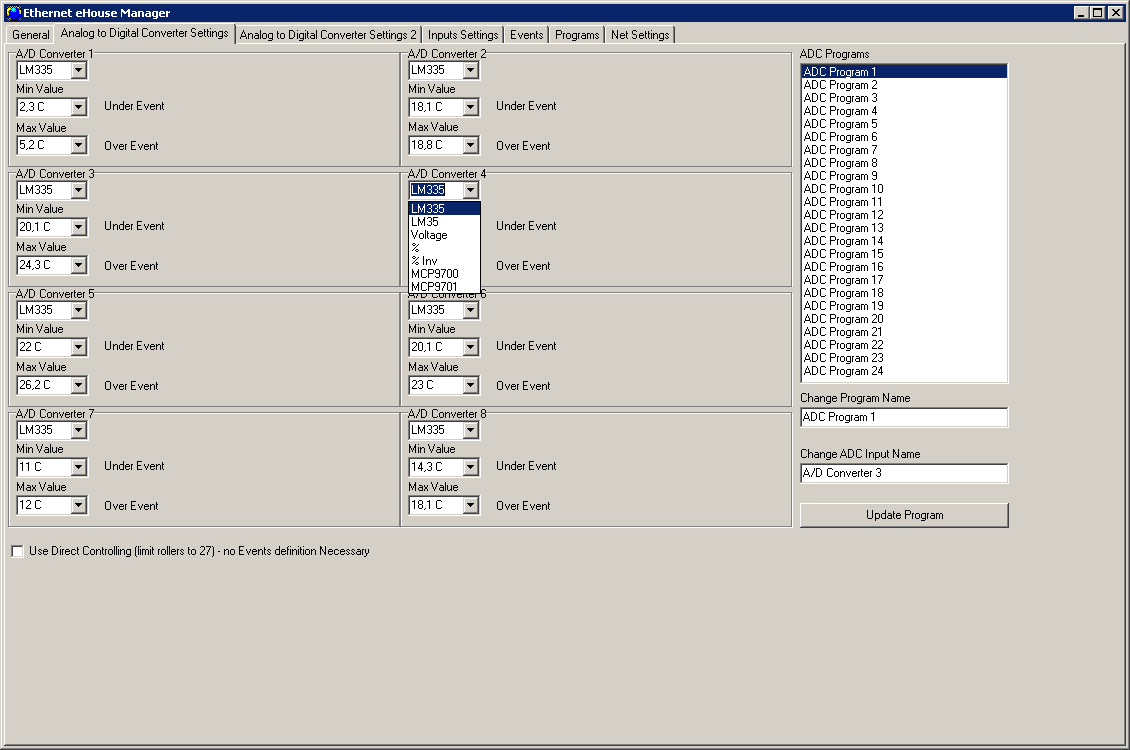

(*) Pagpapangalanconvention mula “ CommManagerCfg.exe ” application.

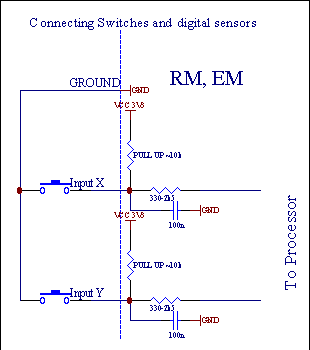

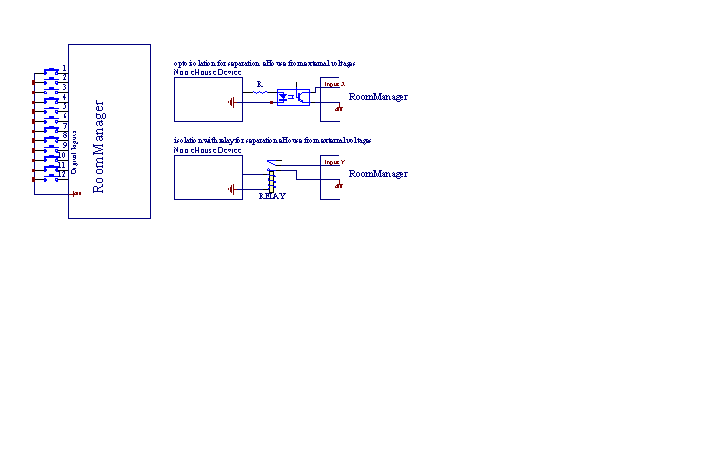

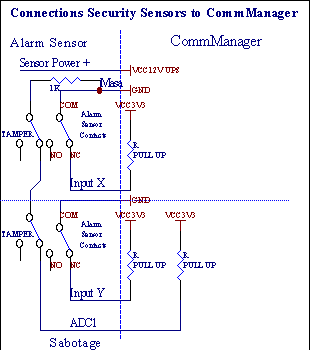

3.1.1.2 .Digital input.

Digitalinput detect dalawang antas ng logic (1 at 0).Upang tiyakin tamangerror margin input ay 1V hysteresis.Input ay Hilahin Up sa 3V3power supply ng , at shorting input sa controller lupa signal isaaktibo angkasalukuyang input.Electronic sensor at anumang uri ng switch dapattiyakin na ito ng mga antas sa ibabaw ng mahabang linya at ang pinakamahusay na solusyon ay kapagmga aparatong ay bumuo sa relay na may mga hindi konektado contact sa mga panlabas napotensyal (na konektado sa input ng Controller bilang karaniwanglumipat).Assures tamang antas ng boltahe at hiwalay na ang sitwasyon na itomga aparatong na ma-pinapagana mula sa iba pang mga supplies secure .Kung hindi , pagkakaiba ng halaga ng suplay o sensor madepektong paggawa ay maaaring maging sanhi ngpermanenteng pinsala ng input o buong controller.

Doonay isang kaganapan na tinukoy para sa bawat input kapag pagbabago ng estado mula sa 1 , 0itinakda sa “ CommManagerCfg.exe ” application.Baliktad na pagkilosmaaaring tinukoy kapag “ Baliktad ” bandila ay naka-set up para sa kasalukuyanginput.Sa paglunsad ng input sa kaso kapag ito ay naka-disconnect mula GND.

Input ay dapat napinaghihiwalay mula sa anumang voltages.Lamang maikling sa lupa (GND) ngkasalukuyang controller ay tinatanggap.

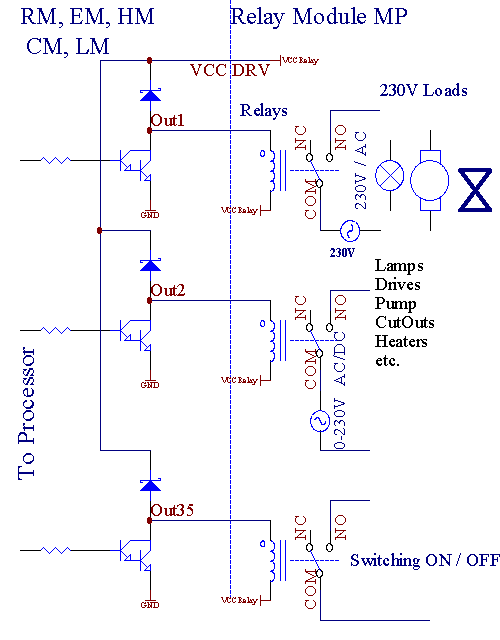

3.1.1.3 .Digital output

Digitaloutput ay maaaring direktang humimok Relays (Single o sa Relay Module) atay maaaring itakda sa lohikal na estado 0 at 1 (i-off at sa relaycontact).Kaganapan itinalaga sa output ay:

• SA ,

• OFF ,

• Tarugo ,

• SA(Para sa program oras) ,

Itomaaaring tumakbo bilang:

• isangkaganapan ng ADC antas krus ,

• inputbaguhin ang kaganapan ,

• schedulerpangyayari ,

• manwalpangyayari.

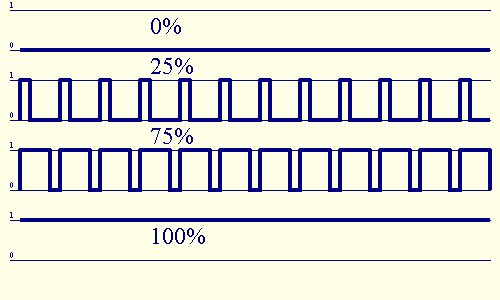

3.1.1.5.PWM (Pulse Lapad Modulated) output.

PWMOutput DC dimmers , na may variable duty ikot ng (may 8 bitsresolution).

PWMoutput kahabaan sa Power driver na naka-install opsyonal sa Relay Module(O opsyonal FrontPanel) , Maaari umayos matatas (255 posisyon) liwanagantas ng mga lamp na pinapagana 12V/DC - 30W.Kalaunan panlabas na kapangyarihandriver may opto - paghihiwalay sa input , ay maaaring magamit upang humimok ng mataas na kapangyarihanat pasaklaw na naglo-load (e.g.DC Motors , ventilators , sapatos na pangbabae).

PWMoutput ng LM , ERM , EHM ay may kakayahang upang humimok ng 1 LED direktang konektadobilang isang elemento ng opto - isolator.Opto - isolator ay isang ay dapat upang protektahan angController mula sa mga permanenteng pinsala ng buong system na sanhi ngdetalyadong paglilista.

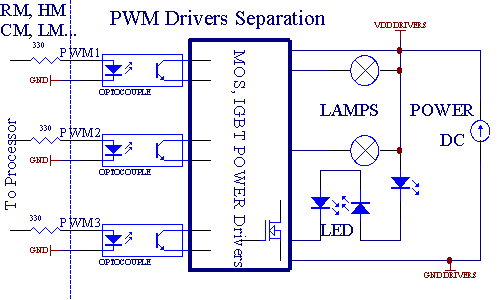

Koneksyonhalimbawa ng mga panlabas na PWM driver kapangyarihan upang eHouse System.

Koneksyondapat na natanto bilang maikling hangga't maaari.

3.1.1.6.IR Remote Control ngEthernetRoomManager.

BawatEthernetRoomManager kinokontrol ng standard IR Sony remotecontroller (SIRC).Remote Controller nagbibigay-daan sa:

• baguhinoutput estado ,

• baguhintemperatura antas ng ,

• baguhinADC antas ng ,

• baguhinliwanag antas ng ,

• i-reset angEthernetRoomManager ,

• KontrolinWinamp application na naka-install sa PC eHouse server (*).

magtalagang direktang lokal na kaganapan sa mga pindutan ng Remote Controller ay maaaring gumanapisa-isa.

DefaultRemote Controller uri SONY RMT - V260A (gumagamit ng VIDEO 2 setting).

Kung isasaalang-alangmalaking bilang ng mga function sa system , remote controller ay dapat magkaroon ngng maraming mga pindutan hangga't maaari (na may panloob na paglipat para sa pagbabagoaparato).

Defaultremote controller function ng pindutan (pre - -configure ang setting ng VIDEO 2).

Pindutan Function

I-clear ang Kanselahin

0 - 9 0 - 9pagpili nr ng input , pagbubuhos , ADC channel , PWM channel

Pagsamantalahan

Magtuloy

gulong+ +

gulong- -

TV/Video Temperatura(Antas ng)

Display Light(Antas ng)

InputPumili ng Digital out

AudioMonitor analog Input (Antas)

Rec I-reset angkasalukuyang RoomManager (nangangailangan ng pagpindot OK pati na rin)

OK Pagkumpirmang-reset at pagbabago ng programa

Power-toggle(Lumipat sa iba pang mga antas)

MatalinoFile Program Selection (global na kahulugan para sa kasalukuyang RM max 24programa)

Menu Pagkontroliba pang EthernetRoomManager (lamang output baguhin) [" Menu "+ Nr_of_RoomManager + " OK " + " Input Piliin ang " +OutputNr + ON/OFF/I-toggle ang] (*)

I-pause Winamp(Play) (*)

Sab Winamp(Itigil ang) (*)

TalatuntunanSusunod Winamp (Susunod na Track) (*)

TalatuntunanNakaraang Winamp (Nakaraang Track) (*)

SP/LP Winamp(Shuffle) (*)

Malapad Winamp(Ulitin) (*)

Vol + Winamp(Dami +) (*)

Vol - Winamp(Dami - ) (*)

MalayoController paggamit ay nagbibigay-daan sa pagpapatupad ng anumang kaganapan , maliban pagbabagoconfiguration at scheduler edition.

Hakbang napara sa IR control:

1 .Pagpili ng Mode:

• Temperatura ,

• Liwanag ,

• DigitalPagbubuhos ,

• AnalogInput (ADC) ,

• Programa.

2 .Pagpili channel nr:

0.. max

3 .Halaga ng Palitan ang

• + ,

• - ,

• Sa ,

• Mula sa ,

• Tarugo.

(E.g .Banayad na Antas , channel 1 , + , + , +)

EthernetRoomManagerbinabalewala ang haba ng pagpindot ng pindutan upang + dapat pinindot nang maraming besesupang lumipat sa inaasahang antas.

Doonang posibilidad ng paggamit unibersal IR remote controllers (na mayitinayo - sa SONY karaniwang suporta - SIRC) , may LCD ugnay panel (e.g .Henyo , Logitech {Harmony}) at lumikha ng nais na configuration atpaglalarawan sa remote controller upang lumikha ang IR Control Panel para saeHouse Pamamahala ng.

Bukod sanakalaang mga pindutan para sa kontrol , may posibilidad upang magtalaga ng anumanlokal RoomManager kaganapan sa libreng pindutan na magagamit sa RemoteController (max 200).May posibilidad upang kontrolin ang iba't-ibang Audio /Video , HiFi system sa pamamagitan ng Single Sony Remote controller , at nagtatalaga ngmaraming mga function sa pindutan.

Pagbabagoestado ng output (ON/OFF).

1 .Pindutin ang (Input Pumili ng) button sa remote controller

2 .Pindutin ang nr 0.. 24

3Piliin ang ninanais na estado

• (Kapangyarihan)-Toggle ang (SA - > OFF o OFF - > SA) ,

• (Play)– SA ,

• (Itigil ang) - OFF.

Mga halimbawa:

(InputPiliin) - > (1) - > (3) - > (Play) = Output 13 SA

(InputPiliin) - > (7) - > (Itigil ang) = Output 7 OFF

(InputPiliin) - > (1) - > (7) - > (Power) = Output 17 Baguhin ang Estado

BaguhinRoomManager Program.

1 .Pindutin ang (Smart File)

2 .Piliin ang NR 1.. 24

3 .Pindutin (OK)

Mga halimbawa:

(SmartFile) - > (1) - > (3) - > (OK) = Piliin ang Programa 13

(SmartFile) - > (7) - > (OK) = Piliin Program 7

(SmartFile) - > (1) - > (7) - > (OK) = Piliin ang Programa 17

PaglilipatADC Antas.

1 .Pindutin ang (Audio Monitor)

2 .Piliin ang channel 1.. 8

3 .I-wheel (+) o ( - ) (1 pulso = shift tantiya 3.3mV para sa boltahe ,para sa Temp tantiya 0.8 antas para sa LM335).

Halimbawataasan ang heating tungkol sa 2 degree na , kinokontrol ng ADC channel 2

1 .(Audio monitor) - > (2) - > (Wheel +) - > (Wheel +) - >(Wheel +)

LiwanagAntas Control.

1 .Pindutin ang (Display)

2 .Pinili Dimmer channel:

• 1 - n - > Para sa PWM dimmers (1.. 3) ,

• 0 - > para sa i-on/off ang mga sunud-sunod na output (liwanag group kungginamit)

3 .Pumili ng mode ,

• OFF(Itigil ang) ,

• SA(Play) ,

• Tarugo(Power) ,

• " + "(Wheel) ,

• " - "(Wheel).

4 .(OFF).

Para saDimmer numero:

• 1 - n - > PWM mga Dimmers (upang itigil ang pagbabago ng dimmer) kung dimmer kasalukuyanpagtaas o pagbaba , kung Dimmer ay tumigil pindutin ang pindutang itomagpasimula dimming (hanggang stop o off).

Para saDimmer Number:

1 - n- > kung Banayad Antas 0 simula brightening napiling dimmerkung hindi man magpasimula dimming.

4(SA).

Para saDimmer Number:

• 1 - n - > Simulan ang brightening napiling PWM Dimmer (hanggang sa Max Halaga omanu-manong ihinto) ,

4( - ).

Para saDimmer Number:

0 - > lumipat off huling output (liwanag grupo) ,

1 - n- > simulan dimming ng napiling PWM Dimmer (down sa Min Halaga omanu-manong ihinto) ,

4 .(+).

Para saDimmer Number:

• 0 - > lumipat sa susunod na output (liwanag grupo) ,

• 1 - n - > simulan brightening ng napiling PWM Dimmer (hanggang sa Max Halaga omanu-manong ihinto) ,

Mga halimbawa:

(Display)- > (1) - > (+) - >...... (Antalahin e.g.10s).... - > (Itigil ang) -Simulan brightening PWM Dimmer 1 at itigil pagkatapos 10s

(Display)- > (+) - Lumiko sa susunod na output nr (susunod na liwanag group)

(Display)- > ( - ) - I-off ang kasalukuyang output nr (kasalukuyang liwanag group)

Pagkontroliba pang EthernetRoomManager output (*).

1 .Pindutin ang (Menu) ,

2 .Pumili ng (Address Mababang) ng ninanais RoomManager ,

3 .Pindutin (OK) ,

4 .Magsagawa ng mga hakbang para sa mga lokal RoomManager

(InputPiliin - > (Output NR) - (Power o Play o Itigil ang)

5 .Control para sa lokal na RM ay ibabalik pagkatapos ng 2 minuto ng hindi aktibo ngremote controller o manu-manong pagpili ng mga RoomManager nr 0.

Mga halimbawa

(Menu)- > (2) - > (OK) Ang pagpili EthernetRoomManager (na may address =0 , 202)

(InputPiliin) - > (1) - > (2) - > (Power) Baguhin ang estado para Output 12ng napiling ERM

(InputPiliin) - > (1) - > (0) - > (Play) I-Sa Output 10 ngnapili ERM

(InputPiliin) - > (4) - > (Stop) I-off ang Output 4 ng napiling ERM

(Menu)- > (OK) Ipinapanumbalik ng lokal na RM pagpili.

Sa panahon ngpagbabago function na , Hindi.ng out , input , programa , atbp ay laging reset sa0 , kaya ito ay hindi kinakailangan ng pagpili ng 0 tulad ng mga ito (Menu) - > (0) - >(OK)

PangangasiwaWinamp Application (*).

Winampapplication ay dapat na naka-install at tumatakbo sa eHouse PC Server.Winampay kinokontrol sa pamamagitan ng IR (Sony remote controller) sa pamamagitan ngEthernetRoomManager.

Paunang-natukoy naremote controller pindutan at ang kanilang mga function:

Remote-controlledpindutan Function

I-pause Winamp(Play) o ulitin ang kasalukuyang track ,

Sab Winamp(Itigil ang) fade out at itigil ang ,

TalatuntunanSusunod Winamp (Susunod Track) ,

TalatuntunanNakaraang Winamp (Nakaraang Track)

> > Winamp(FF) Pagpasa ng ilang segundo

< < Winamp(Rewind) I-rewind ilang segundo

SP/LP Winamp(Shuffle) I-toggle ang shuffle mode

Malapad Winamp(Ulitin) I-toggle Ulitin

Vol + Winamp(Dami +) Pagtaas Dami 1 %

Vol - Winamp(Dami - ) Bawasan ang Dami ng 1 %

2 .Pagtatalaga ng mga kaganapan ng mga lokal na EthernetRoomManager sa Remote ControllerPindutan.

EthernetRoomManageray bumuo ng function na para sa pagpapatupad ng lokal na kaganapan sa oras ng pagpindotprogram ang pindutan ng remote controller (max.200 mga kaganapan sa pindutanpagtatalaga ay posible).

Salumikha ng mga kahulugan ng mga remote na mga pindutan ng controller:

• tumakbo“ CommManagerCfg ” para sa ninanais na EthernetRoomManager eg. „ CommManagerCfg.exe/ A: 000,201 ” .

• Pindutinpindutan “ Infra red mga setting ” sa “ General ” *Tab

• Nararapatposisyon ay dapat na pinili mula sa combo - kahon control at „ GumagamitProgrammable IR Function ” *.

• Pangalanmaaaring mabago sa field ng pangalan

• Pangyayaridapat pinili pagkatapos ng pagpindot ng label na may kasalukuyang kaganapan o“ N/A ”.Window ng Kaganapan lumikha lilitaw – pagkatapospagpili kaganapan “ Tanggapin ” dapat pinindot.

• “ PagkadakipIR ” * Pindutan ay dapat na pipi

• PindutinRemote Control Pindutan na nakadirekta sa napiling EthernetRoomManager.

• IRAng code ay dapat na ipakita sa mukha ng pindutan " Capture ang IR " *.

• Pindutin“ Magdagdag ng ” butones

• Pagkatapospagtatalaga lahat ng nais na remote controller pindutan sa mga kaganapan pindutin angpindutan ng " Update Code " *

• Sa wakas“ I-save ang mga setting ” pindutan kailangan na pinindot para sa dowloadconfiguration sa controller.

Pagkontrolng mga panlabas na aparato (Audio/Video/HiFi) sa pamamagitan ng IR Remote controllercode pagtulad.

EthernetRoomManagernaglalaman ng IR transmiter at bumuo sa logic para sa pagpapadala ng mga IR signalsa maraming mga pamantayan tagagawa.

Silamaaaring makuha , natutunan at maglaro (hanggang sa 255 na code sa bawat bawat ERM) .Pagkatapos IR code pagkuha , eHouse mga kaganapan ay nilikha upang ipagsama saang system.Ito mga kaganapan ay maaaring isinasagawa ng maraming mga paraan.

3 .Ang pagtukoy Remote code , pagkontrol sa panlabas na mga aparatong.

Saupang lumikha at magdagdag ng code ng IR Remote Controller para sa pamamahala ngpanlabas na aparato (TV , HiFi , Video , DVD atbp) sa ilalim ng pangangasiwa ngnapili EthernetRoomManager , mga sumusunod na hakbang ay dapat na gumanap:

• Tumakbo“ CommManagerCfg ” para sa ninanais na EthernetRoomManager eg. „ CommManagerCfg.exe/ A: 000,201 ” .

• Pindutinpindutan “ Infra red mga setting ” sa “ General ” *Tab

• Buksan“ Remote Control ” * Tab , at pumunta sa “ Ang pagtukoy sa IRControl signal ”.

• Ilagaykakaiba , maikli at naglalarawang pangalan.(E.g.TV ON/OFF).

• Pindutin" Capture ang IR Signal " * At pagkatapos button ng remote controllerpara sa mga panlabas na aparato (nakadirekta sa napiling RoomManager).

• IRCode ay dapat na lumitaw sa isang mukha ng pindutan sa eHouse application.

• Magbungaay ipinapakita sa window ng output

• Kodigomaaaring maidagdag sa eHouse sistema sa pamamagitan ng pagpindot sa " Idagdag ang " * Pindutan.

• Pagkataposmga programa lahat ng kailangan IR Code pindutin ang pindutan Update Code.

4 .Paglikha ng macros - kasunod na 1 hanggang 4 remote code executions.

pangangasiwang napiling EthernetRoomManager , mga sumusunod na hakbang ay dapat na gumanap:

• Piliinninanais EthernetRoomManager pangalan sa " Pangkalahatang " * Tab.

• Buksan“ Remote Control ” * Tab , at pumunta sa “ Ang pagtukoy sa IRMacros ” *.

• Pindutin" Idagdag ang " * Pindutan at pumunta sa dulo ng listahan (kung kailangan momagdagdag ng mga bagong item) o piliin ang aytem mula sa listahan upang palitan.

• Sa1 , 2 , 3 , 4 * Combo - sunud-sunod IR ang mga kahon pumili ng Kaganapan tinukoy sa“ IR Control signal ” * Ang pangkat.

• IRsignal ay lunched mula sa 1 sa huli ng RoomManager matapossa paglo-load ng configuration.

• Pagkataposmga programa ng lahat ng kailangan pindutin ang pindutan macros " Update Code "*.

• Sa wakassa “ General ” * Tab Pindutin ang pindutan ng " Save ang mga Setting "upang lumikha ng mga IR Kaganapan.

Ilandosenang pamantayan IR Remote Controllers uri ay suportado ngEthernetRoomManager (dapat ma-verify sa pamamagitan ng pagsubok aparato at remotecontroller).Na-verify na mga pamantayan (Sony , Mitsubishi , AIWA ,Samsung , Daewoo , Panasonic , Matsumi , LG at marami pa).Ang pinakamahusay na paraan ayupang magpasya sa isang Manufacturer ng Audio/Video mga aparatong.

Ilantagagawa ay hindi laging gumamit ng isang Remote Controller System , pagkataposmakuha at i-play ang code ay dapat naka-check.

3.1.1.7.Pagkontrol sa pamamagitan ng sub - pinaliit na IR/RFremote controller (electronic key)

eHousesistema sumusuporta din electronic key (IR infra - Red at radyoDalas ng RF) , naglalaman ng 4 pindutan.

Pagdiindown na pindutan ay ilunsad IR code para sa pagbabago ng programa ng kasalukuyangEthernetRoomManager (katumbas sa pagpindot sa pagkakasunud-sunod ng mga pindutan sa Sony Remote-controlled(SmartFile> ProgramNR +1> OK).Profile ay dapat na nilikha saRoomManager o “ CommManagerCfg.exe ” application.

3.1.2.Extension module para sa EthernetRoomManager.

3.1.2.1 Opsyonal Extension Module (*).

EthernetRoomManagernilagyan sa 2 RS - 232 (TTL) UART port na ginagamit sanakalaang bersyon ng mga controllers o espesyal na mga application.

3.1.2.2.Mifare Access Card Reader (*).

RoomManagermaaaring makipagtulungan may Mifare Card Reader.Solusyon na ito ay nagbibigay-daan sa pag-accesskontrolin , karapatan paghihigpit , control limitasyon.Ito ay lalo nanakakatulong sa hotel , pampublikong gusali , mga opisina ng , ma-access ang controlapplication.

Pagsasaracard sa reader ang naka-log sa eHouse Server PC at program kaganapanmailunsad (e.g.i-unlock ang pinto)

Kungcard ay aktibo sa eHouse system mask access karapatan pagbabagopara sa kasalukuyang RoomManager.

I-access angkarapatan ay maaaring itakda sa:

• Lumilipatsa/off output (indibidwal para sa bawat output) ,

• Pagbabagoprograma (globally lahat ng programa) ,

• Pangyayariactivation kapag sa pagbabago ng estado ng input (e.g.lumipat indibidwal set uppara sa bawat input) ,

• Pagbabagodimmer setting ng (nang paisa-isa sa bawat PWM output) ,

• Pagbabagopagtatakda ng ADC antas ng (globally lahat ng channel) ,

• Tumatakboinfra red na mga kaganapan (sa buong mundo para sa anumang pagpapadala mula saEthernetRoomManager) ,

• PagkontrolEthernetRoomManager sa pamamagitan ng IR remote controller (sa buong mundo).

Itoay posible upang magtakda ng mga program ang output (para sa mga 10s) e.g.para sa unlockelectro - gayuma , signal henerasyon , pagkumpirma ilaw.

I-access angkarapatan kasama dedikadong output indibidwal programpara sa bawat Mifare Card.Pangalan para sa bawat card din na tinukoy.

3.1.3 .-Install tagubilin , Connectors at signal paglalarawan ngEthernetRoomManager , EthernetHeatManager at iba pang mga medium controllersbatay sa EthernetRoomManager PCB.

Pinaka-ng eHouse controllers ay gumagamit ng dalawang hilera socket IDC kung saan pinagana napakamabilis na pag-install , deinstallation at serbisyo.Paggamit flat cablena 1mm sa lapad , hindi nangangailangan ng paggawa ng mga wholes para sa cable.

Pinhindi.1.may parihabang hugis sa PCB at Bilang karagdagan arrow sa sockettakpan.

Pinsbilang may hilera priority:

_____________________________________________________________

|2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 4850 |

|1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 4749 |

| _ ^ _______________________________________________________ |

ADC– Analog/Digital Converter input (ADC input) < 0 ; 3 , 3V>- Huwag ikonekta ang mga panlabas na potensyal (IDC - 20)

1- GND/Ground (0V)

2- GND/Ground (0V)

3- ADC SA 2

4- ADC SA 10

5- ADC SA 3

6- ADC SA 11/digital INPUT 12 *

7- ADC SA 4

8- ADC SA 12/digital INPUT 11 *

9- ADC SA 5

10- ADC SA 13/digital INPUT 10 *

11- ADC SA 6

12- ADC SA 14/digital INPUT 9 *

13- ADC SA 7

14- ADC SA 15/digital INPUT 8 *

15- ADC SA 8 (opsyonal temperatura sensor sa ERM board o panlabasfront panel)

16- ADC SA 0

17- ADC SA 9 (sensor ng antas ng opsyonal na liwanag (phototransistor +) sa ERMboard o panlabas na front panel)

18- ADC SA 1

19- VDD (+3 , 3V) – Nangangailangan ng risistor sa ERM board nililimitahankasalukuyang/powering temperatura sensor (risistor 100 OM)

20- VDD (+3 , 3V)

*Ibinahagi sa Digital input - hindi makakonekta para ERM

DigitalInput - (On/Off) kumonekta/idiskonekta sa lupa (hindi makakonekta sa anumangpanlabas na potensyal na) (IDC - 14)

1- Gnd/Ground (0V)

2- Gnd/Ground (0V)

3- Digital Input 1

4- Digital Input 2

5- Digital Input 3

6- Digital Input 4

7- Digital Input 5

8- Digital Input 6

9- Digital Input 7

10- Digital Input 8 *

11- Digital Input 9 *

12- Digital Input 10 *

13- Digital Input 11 *

14- Digital Input 12 *

*Ibinahagi sa analog/digital input converter

DigitalOutput – Programmable output sa relay driver (IDC - 40 lubIDC - 50)

1- VCCDRV – Clamping proteksyon diode VCCrelay (12 V)

2- VCCDRV - Clamping proteksyon diode VCCrelay (12 V)

3– Digital output para sa direktang biyahe relay inductor (12V/20mA)hindi.1

4- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.2

5- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.3

6- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.4

7- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.5

8- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.6

9- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.7

10- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.8

11- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.9

12- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.10

13- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.11

14- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.12

15- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.13

16- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.14

17- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.15

18- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.16

19- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.17

20- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.18

21- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.19

22- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.20

23- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.21

24- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.22

25- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.23

26- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.24

27- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.25(Nakalaang function)

28- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.26(Nakalaang function)

29- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.27(Nakalaang function)

30- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.28(Nakalaang function)

31- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.29(Nakalaang function)

32- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.30(Nakalaang function)

33- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.31(Nakalaang function)

34- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.32(Nakalaang function)

35- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.33(Nakalaang function)

36- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.34(Nakalaang function)

37- Digital output para sa direktang biyahe inductor relay (12V/20mA) hindi.35(Nakalaang function)

38- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

39- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

40- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

41- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

42- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

43- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

44- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

45- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

46- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

47- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

40- GND/Ground 0V (Alternative saligan para sa powering ng controller para saflat haba ng cable mas mababa kaysa 40cm)

49- 12 V kapangyarihan supply para sa controller (Alternative para sa poweringController para sa flat cable haba mas mababa kaysa 100cm)

50- 12 V kapangyarihan supply para sa controller (Alternative para sa poweringController para sa flat cable haba mas mababa kaysa 100cm)

KapangyarihanDC 12 V (3 - PIN Socket)

1- GND/Ground/0V

2- GND/Ground/0V

3– Power supply ng 12 V/0.5A (input) UPS

HarapPanel at – Extension panel socket (IDC - 16) - lamang para sa eHousesistema module koneksyon

1- 12 VDC kapangyarihan supply ng (Input/Output max 100mA) *

2- 12 VDC kapangyarihan supply ng (Input/Output max 100mA) *

3– Digital Output walang.34 (nang walang anumang mga driver)

4- VCC +3.3V supply ng kapangyarihan (panloob pampatatag output para sa poweringpanel)

5- IR SA (infra Red sensor input – para sa koneksyon IR receiver sapanel)

6- ADC SA 8 (opsyonal temperatura sensor sa ERM board o panlabasfront panel)

7- TX1 (RS232 TTL magpadala) o iba pang mga function ng panel

8- RX1 (RS232 TTL makatanggap) o iba pang mga function ng panel

9- ADC SA 9 (sensor ng antas ng opsyonal na liwanag (phototransistor +) sa ERMboard o panlabas na front panel)

10- PWM 1 (PWM ng dimmer 1 o (Red para sa RGB) TTL – walang kapangyarihandriver) 3.3V/10mA (para sa direktang biyahe LED ng Power Driver opto - isolator)

11- PWM 2 (PWM ng dimmer 2 o (Green para sa RGB) TTL – walang kapangyarihandriver) 3.3V/10mA (para sa direktang biyahe LED ng Power Driver opto - isolator)

12- PWM 3 (PWM ng dimmer 3 o (Blue para sa RGB) TTL – walang kapangyarihandriver) 3.3V/10mA (para sa direktang biyahe LED ng Power Driver opto - isolator)

13- IR SA – Infrared transmiter output (para sa IR transmiter +risistor 12V/100mA)

14- I-reset ang – Controller-reset (Kapag paikliin sa GND)

15- GND/Ground/0V *

16- GND/Ground/0V *

*para sa powering EthernetRoomManager mula sa Front Panel (idiskonekta ang iba pang mgapower supply ng koneksyon (12 VDC) at Tinitiyak magandang saligan ngbawat mga aparatong lalo Ethernet router

Ethernet- RJ45 socket - LAN (10MBs)

pamantayanLAN socket rj45 may UTP - 8 cable.

Liwanag– Banayad Sensor (2 pin) – opsyonal na liwanag sensorBilang kahalili, may panlabas na Front Panel

1- GND/Ground/0V

2– Larawan transistor + (o iba pang liwanag sensitive sensor LarawanDiode , Larawan risistor) ADC SA 9 (opsyonal sensor sa ERM board opanlabas na Front Panel)

Temp– Sensor ng temperatura (3 pin) – opsyonal na temperaturasensor Bilang kahalili, may panlabas na Front Panel (MCP9701 , MCP9700)

1- +3 , 3V temperatura sensor kapangyarihan supply ng

2- ADC SA 8 (opsyonal temperatura sensor sa ERM board o panlabasFront Panel)

3- GND/Ground/0V

DIMMERS- output PWM (5 pin) para sa direktang biyahe opto - mag-asawa (3.3V/10mA) ngPower Driver

1- PWM 1 (PWM dimmer hindi.1 o Red para sa RGB dimmers sa TTL standard)3.3V/10mA (para sa direktang koneksyon diode pagpapadala ng opto - isolator- Anod)

2- PWM 2 (PWM dimmer hindi.2 o Green para sa RGB dimmers sa TTL standard)3.3V/10mA (para sa direktang koneksyon diode pagpapadala ng opto - isolator- Anod)

3- PWM 3 (PWM dimmer hindi.3 o Blue para sa RGB dimmers sa TTL standard)3.3V/10mA (para sa direktang koneksyon diode pagpapadala ng opto - isolator- Anod)

4- GND/Ground/0V - Cathodes ng sa pagpapadala ng mga diodes ngoptoisolators para sa kapangyarihan na mga driver *

5- 12 VDC kapangyarihan supply ng (Input/Output 100mA) *

*Powering EthernetRoomManager mula sa Dimmer Power Driver (idiskonektakoneksyon sa iba pang mga supply ng kapangyarihan (12 VDC) Tinitiyak magandang saligan ngbawat device lalo na Ethernet router.

PaglawakSLOT – Huwag ikonekta ang mga aparatong

3.2 .EthernetHeatManager - Kuluan Room at Central Heat controller

EthernetHeatManageray sa sarili na nilalaman controller upang pamahalaan:

• lahatnilalaman ng kuluan room ,

• sentralinit sistema ,

• bentilasyon ,

• paggalingair handling system.

Aparatomaaaring kontrolin ng napaka-advanced na heating at paglamig-install atkasama ang paggamit libre at chip pinagmumulan ng enerhiya sineseryoso binabawasangastos ng heating at paglamig , kung ano ang gumawa ng mga posibleng i-refund ang gastos ng-install sa loob ng 1 - 3 taon.

Angkopsa malaking pag-andar EthernetHeatManager magpatibay sa anumangpagpainit/paglamig-install configuration.

Pangunahinfunction ay:

• Kuluan(Anumang uri) ON/OFF control , huwag paganahin ang biyahe ng suplay ng gasolina , huwag paganahin ang kapangyarihan ,override fuel supply mula eHouse.

• Sigamay water dyaket at/o Hot Air Pamamahagi (ay) sistema , tubigmagpahitit , katulong tagahanga , Ay may bentilador kontrol ,

• Bentilasyonat paggaling suporta para sa AMALVA REGO HV400 o tugma sa C1controller (advanced na kontrol sa bumuo sa RS232 interface) ,

• Lupainit exchange (GHE) fan ,

• TubigPampainit/magpahitit ng mas cool na para sa bentilasyon ,

• Katulongfan control para sa suporta ng paggaling ,

• Batayankontrol ng iba pang mga uri ng rikyuperator (Sa/OFF Bilis 1 , Bilis 2 , Bilis 3-bypass init Exchanger , katulong tagahanga , tubig mas malalamig na , pampainit , GHE ,air deriver.

• Kontrolinserbomotor naka Deriver/GHE.

• Tubigpampainit (para sa heating air tinatangay ng hangin up sa mga kuwarto , kontrolin ang electrical punoginupit ang mga paraan para ayusin ang air temperatura).

• Mainitbuffer ng tubig pamamahala para sa central heating at mainit na tubiginstalasyon , Tagapagpahiwatig ng mainit antas ,

• Tungkol sa arawSystem (pagkontrol ng tubig magpahitit) ,

• Alarmatagapagpahiwatig sa paglipas ng temperatura: kuluan , siga , solar system.

Magsusupilpanukalang at pagkontrol ng mga sumusunod na temperatura:

• Tubigjacket ng siga (1) - para sa magpahitit kontrol ,

• Tubigjacket ng siga (2) (back up sensor) ,

• Sigakombeksyon (hot air temperatura para sa nagkaroon sistema) ,

• Kuluanwater dyaket (para sa magpahitit kontrol) ,

• Mainittuktok ng buffer ng tubig (90 % ng taas) ,

• Mainitbuffer gitna tubig (50 % ng taas) ,

• Mainitilalim ng tubig buffer (10 % ng taas) ,

• Tubigsa solar system (para sa magpahitit kontrol) ,

• HimpapawidDeriver panlabas na temperatura ng air para sa bentilasyon ,

• GHEair temperatura para sa bentilasyon ,

• MagbigayAir para sa rikyuperator temperatura (Clean) ,

• Mauboshangin mula sa bahay temperatura (marumi) ,

• Rikyuperatoroutput air temperatura - tinatangay ng hangin sa kuwarto (Clean) ,

• Mainitair pagkatapos pampainit ng tubig para sa pagkontrol ng electric tatlong paraan ginupitpara sa mga temperatura pagsasaayos ,

3.2.1.EthernetHeatManager output.

3Pagbubuhos - Katayuan ng siga (para sa katayuan lampara) Green/Yellow/Red

Lamparakumbinasyon depende ng mga temperatura ng tubig jacket at kombeksyon.

Tjacket- sinusukat temperatura ng tubig jacket (Dinoble)

Tconv -sinusukat kombeksyon temperatura sa itaas siga

Lahatpatayin - Tconv <“ Conv.Off ” * , atTjacket <“ Red ” *.

BerdeKumukurap - Walang laman siga o makalanta layo(Tjacket <“ Green ” *) At (“ Conv.Off ” * <Tconv <“ Conv.Sa ” *)

Berdewalang patid - “ Green ” * < Tjacket <“ Yellow ” * - “ Margin ” *

Berdeat Yellow - “ Yellow ” * - “ Margin ”* < Tjacket <“ Yellow ” * + “ Margin ” *

Dilaw - “ Yellow ” * + “ Margin ”* < Tjacket <“ Red ” * - “ Margin ” *

Dilawat Red - “ Red ” * - “ Margin ”* < Tjacket <“ Red ” * + “ Margin ” *

Pula - “ Red ” * +“ Margin ” * < Tjacket <“ Alarma ” *

PulaKumukurap - Tjacket> = “ Alarma ” *

SigaMagpahitit ng tubig (sa pagitan ng siga tubig jacket at Hot Water Buffer).

Tjacket= Average (T jacket 1 at T jacket 2) sinusukat

Tconv= Sinusukat kombeksyon temperatura sa itaas siga

Tjacket>“ Siga magpahitit ” * At Tconv>“ Conv.off ”* (Siga ay pagpainit) (Magpahitit Sa)

Tjacket<“ Siga magpahitit ” * - “ Margin ” *(Magpahitit Off)

KuluanMagpahitit ng tubig (sa pagitan ng kuluan ng tubig jacket at Hot Water Buffer)

Tboiler>” KuluanMagpahitit ” * (Magpahitit Sa)

Tboiler <” KuluanMagpahitit ” * - “ Margin ” * (Magpahitit Off)

KuluanON/OFF kinokontrol ng Temperatura ng Hot Water Buffer.

Tbm- Sinusukat temperatura ng buffer gitna

Tbm>“ Min T ” * (Kuluan OFF)

Tbm<“ Min T ” * - “ Margin ” * At solar off atsiga off (Kuluan SA)

Rikyuperator(Bentilasyon ON/OFF).

Tint- sinusukat ng sensor para sa Central Heating Panloob Room Temperatura

Tint>“ T Hiniling ” * (Heating Mode - Magbulalas OFFmanu-mano o buong auto mode) ,

Tint<“ T Hiniling ” * - “ Margin ” * (HeatingParaan - Magbulalas SA manu-mano o buong auto mode) ,

Tint>“ T Hiniling ” * (Paglamig Mode - Magbulalas SA manu-manongo buong auto mode) ,

Tint<“ T Hiniling ” * - “ Margin ” * (PaglamigParaan - Magbulalas OFF manu-mano o buong auto mode).

Rikyuperator(Antas 1/Antas 2/Antas 3).

PagkontrolBentilasyon Antas nang manu-mano o mula scheduler.

TubigPampainit magpahitit (sa pagitan ng buffer at pampainit).

Tint- sinusukat ng sensor para sa Central Heating Panloob Room Temperatura

Tint< T Hiniling * - Margin * (Heating mode - Magpahitit SA)

Tint> T Hiniling * (Magpahitit OFF)

(*)Pampainit ng tubig/magpahitit ng mas cool na para sa GHE.

Magpahititnaka-on habang bentilasyon , paggaling sa pamamagitan GHE ay tumatakbo atkaragdagang mga kondisyon ay nakamit:

• Manwalmode (“ Mas malalamig/pampainit ” * Pagpipilian ay nakatakda para sa mga aktibongprograma ng HeatManager.

• GanapAuto mode na pinili awtomatikong kung ito kailangan o makakuha ng ilang enerhiyaipon.

• Walang pasubaliBentilasyon pinili awtomatikong kung ito kailangan o makakuha ng ilang enerhiyaipon.

Tatloparaan ginupit control (+) (sa pagitan ng Hot Water Buffer at pampainit ng tubig).

Theat- Sinusukat temperatura ng Air pagkatapos pampainit ng tubig.

Theat>“ T pampainit ” * (Off)

Theat<” T pampainit ” * - ” Margin ” * (Pansamantalangon) sa panahon ng bentilasyon sa heating mode.

Tatloparaan ginupit control ( - ) (Sa pagitan ng Hot Water Buffer at pampainit ng tubig).

Theat- Sinusukat temperatura ng Air pagkatapos pampainit ng tubig.

Theat>“ T pampainit ” * (Pansamantalang sa) sa panahon ngbentilasyon sa heating mode.

Theat<“ T pampainit ” * - “ T Hist ” * (OFF)

Espesyalpagtatantya algorithm ay ipinatupad para sa kontrol ng paggalaw oras ngelectric ginupit upang panatilihin ang pampainit temperatura sa nais na antas dependesa Hot Water Buffer temperatura , delta temperatura at iba pa.

Tungkol sa arawSystem ng Tubig magpahitit (sa pagitan ng solar system at Hot Water Buffer).

TSolar (sinusukat)>” T Solar ” * (SA) ,

TSolar (sinusukat) <” T Solar ” * - ” Margin ” * (OFF) ,

KuluanPower (On/Off).

Maaariginagamit para sa pag-on ng kapangyarihan ng kuluan sa tag-araw , atbp.

Kuluanhindi pagpapagana ng biyahe ng suplay ng gasolina (On/Off).

Panggatongsupply ng biyahe sa labas pinagana ng HeatManager e.g.para sa flashang lahat ng gasolina sa lugar ng sunog ng kuluan.Lalo na para sa mga solid na nagbibigay lakasdrive.

Magpawalang-bisabiyahe sa suplay ng gasolina (On/Off).

Panggatongsupply ng biyahe sa labas Override sa pamamagitan ng HeatManager e.g.para ng pagkargagasolina unang pagkakataon o pagkatapos ng flash out.Lalo na para sa mga solid na nagbibigay lakasdrive.

SigaHot Air Pamamahagi bentilador (nagkaroon System)

Tconv= Sinusukat temperatura halaga ng kombeksyon sa itaas ng mga siga.

Tconv>“ Conv.Sa ” * (Sa) ,

Tconv<“ Conv.Off ” * (Off) .

MainitKatayuan ng tubig Buffer.

Tbd ,Tbm , Tbt - Sinusukat temperatura ng buffer ayon sa pagkakasunud-sunod (pababa , gitna ,tuktok).

Tbd>“ T buffer min ” * (Tuloy-tuloy na ilaw)

Taverage buffer> 100 % Maikling panahon off naghahambing sa oras sa.

Taverage buffer < 100 % Proporsyonal sa off oras.

TIME_ON0.2 segundo at TIME_OFF (Tbt + Tbm)/2 mas mababa pagkatapos ay 45 C - hindi sapatpara sa heating tubig.

TIME_ON= TIME_OFF 0.2 segundo (Tbt) <” T pampainit ” * +5 C hindisapat na temperatura para sa heating (pampainit ng tubig supply ng).

KuluanAlarma.

Tkuluan sinusukat>” T alarma ” * (Sa)

Tkuluan sinusukat <” T alarma ” * (Off)

*gamitin ang pagpapangalan mula sa “ eHouse.exe ” application parameter.

3.2.2.EthernetHeatManager Kaganapan.

EthernetHeatManagerNakatuon ang controller para sa heating , paglamig , bentilasyon nagtatrabaho samaraming mga mode.Sa ibang upang makamit ang ganap na pag-andar na may minimal na taopakipagtulungan , nakatuon na hanay ng kaganapan ay tinukoy , upang isagawa ang lahat ngfunction.Maaari itong patakbuhin ang manu-mano o mula sa advanced scheduler (248posisyon) bumuo sa EthernetHeatManager bilang sa iba pang mga device ng eHousesistema.

Kaganapanng EthernetHeatManager:

• KuluanSa (Manu-manong boiler Sa - Heat parameter pa rin ang sinusubaybayan , kayakung walang ng paggamit kuluan ito ay i-off ang ilang sandali) ,

• KuluanOff (Manu-manong kuluan Off - Heat parameter pa rin ang sinusubaybayan ,kaya kung may nangangailangan ng paggamit kuluan ito ay i-on angilang sandali) ,

• Huwag paganahin angFuel Supply para sa biyahe (Para sa mga solid fuel Boiler) ,

• PaganahinFuel Supply para sa biyahe ( - - - - - - - - - - - - - - | | - - - - - - - - - - - - - - - - - - - ) ,

• Magpawalang-bisaFuel Supply para sa biyahe SA ( - - - - - - - - - - - - - - | | - - - - - - - - - - - - - - - - - - - ) ,

• Magpawalang-bisaFuel Supply para humimok OFF ( - - - - - - - - - - - - - - | | - - - - - - - - - - - - - - - - - - - ) ,

• BentilasyonSA (Bentilasyon , Rikyuperator SA) ,

• BentilasyonOFF (I-off ang Bentilasyon , Rikyuperator , at lahat ng katulongaparato) ,

• HeatingMax (Pagtatakda ng max na temperatura ng electric tatlong paraanginupit para pampainit ng tubig) ,

• HeatingMin (Pagtatakda min temperatura ng electric tatlong paraanginupit para pampainit ng tubig at i-off nito magpahitit) ,

• Heating+ (Manu-manong pagtaas ng posisyon ng tatlong paraan ginupit para sa tubigpampainit) ,

• Heating - (Manu-manong mababawasan ang posisyon ng tatlong paraan ginupit para sa tubigpampainit) ,

• Lumikosa boiler magpahitit (Manu-manong i-on magpahitit para sa kuluan para sa isang habang) ,

• Lumikooff kuluan magpahitit (Manu-manong i-off magpahitit para sa boiler) ,

• Lumikosa siga magpahitit (Manu-manong i-on magpahitit para sa siga para sa isang habang) ,

• Lumikooff siga magpahitit (Manu-manong i-off magpahitit para sa siga) ,

• PampainitMagpahitit SA (Manu-manong pag-on ng magpahitit para sa pampainit) ,

• PampainitMagpahitit OFF (Manu-manong i-off magpahitit para sa heater) ,

• I-reset angAlarma kuluan Clearing (I-reset ang Alarma counter para sa paggamit ng kuluanmula sa huling pagpurga) ,

• I-reset angNaglo-load ng alarma (I-reset ang Alarma counter para sa paggamit ng boiler mula sahuling paglo-load ng gasolina) ,

• Lumikosa kuluan Power Supply para sa (Manu-manong i-on ang kuluan Power Supply para sa) ,

• Lumikooff kuluan Power Supply para sa (Manu-manong i-off ang kuluan Power Supply para sa) ,

• PWM1 * + (Pagtaas antas sa PWM 1 output) ,

• PWM2 * + (Pagtaas antas sa PWM 2 output) ,

• PWM3 * + (Pagtaas antas sa PWM 3 output) ,

• PWM1 * - (Bawasan ang antas sa PWM 1 output) ,

• PWM2 * - (Bawasan ang antas sa PWM 2 output) ,

• PWM3 * - (Bawasan ang antas sa PWM 3 output) ,

• Isakatuparanpagbabago ng programa (max 24 , lahat ng mga mga parameter ng HeatManager mode attemperatura antas ng , program indibidwal sa bawatprograma).

*PWM maaaring kontrolin ang mga karagdagang mga tagahanga ng DC o iba pang mga device na kinokontrol ng(Pulso lapad modulated input).Karagdagang kapangyarihan driver ay kinakailanganmay opto - paghihiwalay.

DedikadoRikyuperator Kaganapan (AMALVA REGO - 400) o iba pang mga (*)

• RikyuperatorItigil ang (*) (Off) ,

• RikyuperatorSimulan ang (*) (Sa) ,

• RikyuperatorTag-araw (*) (Huwag paganahin ang Heat Exchange) ,

• RikyuperatorWinter (*) (Paganahin ang Heat Exchange) ,

• RikyuperatorAuto (Awtomatikong mode ng rikyuperator - gamit ang panloob na mga settingat scheduler ng rikyuperator) ,

• RikyuperatorManu-manong (Mano-manong mode - Rikyuperator kinokontrol labas sa pamamagitan ng HeatManager ) ,

• RikyuperatorT.Panloob 15 C (T hiniling sa kuwarto para sa-install ng karagdagangtemperatura sensor sa rikyuperator) ,

• RikyuperatorT.Internal 16 C ,

• RikyuperatorT.Internal 17 C ,

• RikyuperatorT.Internal 18 C ,

• RikyuperatorT.Internal 19 C ,

• RikyuperatorT.Internal 20 C ,

• RikyuperatorT.Internal 21 C ,

• RikyuperatorT.Internal 22 C ,

• RikyuperatorT.Internal 23 C ,

• RikyuperatorT.Internal 24 C ,

• RikyuperatorT.Internal 25 C ,

• RikyuperatorAntas 1 (*) (Kaunting) ,

• RikyuperatorAntas 2 (*) (Middle) ,

• RikyuperatorAntas 3 (*) (pinakamalaki) ,

• RikyuperatorAntas 0 (*) (OFF) ,

• RikyuperatorT.Out 0 C (Pagtatakda ng temperatura tinatangay ng hangin sa mga kuwarto na aykinokontrol sa pamamagitan ng pag-on at off ang panloob na rotor Heat Exchangerat panloob Electric pampainit kung wasn't hindi pinagana opagkakakonekta ang)

• RikyuperatorT.Out 1 C ,

• RikyuperatorT.Out 2 C ,

• RikyuperatorT.Out 3 C ,

• RikyuperatorT.Out 4 C ,

• RikyuperatorT.Out 5 C ,

• RikyuperatorT.Out 6 C ,

• RikyuperatorT.Out 7 C ,

• RikyuperatorT.Out 8 C ,

• RikyuperatorT.Out 9 C ,

• RikyuperatorT.Out 10 C ,

• RikyuperatorT.Out 11 C ,

• RikyuperatorT.Out 12 C ,

• RikyuperatorT.Out 13 C ,

• RikyuperatorT.Out 14 C ,

• RikyuperatorT.Out 15 C ,

• RikyuperatorT.Out 16 C ,

• RikyuperatorT.Out 17 C ,

• RikyuperatorT.Out 18 C ,

• RikyuperatorT.Out 19 C ,

• RikyuperatorT.Out 20 C ,

• RikyuperatorT.Out 21 C ,

• RikyuperatorT.Out 22 C ,

• RikyuperatorT.Out 23 C ,

• RikyuperatorT.Out 24 C ,

• RikyuperatorT.Out 25 C ,

• RikyuperatorT.Out 26 C ,

• RikyuperatorT.Out 27 C ,

• RikyuperatorT.Out 28 C ,

• RikyuperatorT.Out 29 C ,

• RikyuperatorT.Out 30 C.

(*)Direktang na kontrol ng rikyuperator maaaring mangailangan ng panghihimasok sa panloob nacircuit ng rikyuperator (direktang koneksyon sa mga tagahanga , liwasan , PabilisinTrafo , atbp.

iSyskumpanya ay hindi mananagot para sa anumang pinsala na lumabas dahil sa mode na itotrabaho.

RikyuperatorAmalva kailangan cable na koneksyon para sa HeatManager extension slot (UART2)sa serial port na binuo - sa sa REGO board.

Nararapatsaligan ay dapat na nilikha para sa parehong mga aparatong ng proteksyon.

EthernetHeatManagersumusuporta sa 24 na mga programa para sa nagagalaw trabaho.Programa bawat binubuo ang lahat ngtemperatura antas ng , bentilasyon , paggaling mode .EthernetHeatManager awtomatikong ayusin ang heating at bentilasyonparameter upang makuha ang nais na temperatura sa karamihan ng mga pang-ekonomiyang paraan.Lahatsapatos na pangbabae ay awtomatikong i-on/off monitoring programed mga antas ngtemperatura.

Programamapatakbo nang manu-mano mula sa “ eHouse ” application o runawtomatikong mula sa advanced scheduler na nagpapahintulot para sa panahon , buwan ,oras , atbp pagsasaayos para sa pagkontrol ng central heating sistema atbentilasyon.

3.2.3.Bentilasyon , paggaling , heating ,paglamig mode.

MainitPamamahagi ng Air mula siga (nagkaroon) - Ay i-on ang awtomatikongat nakapag-iisa mula sa iba pang mga kondisyon ng heating at paglamig , kungsiga ay heating at ang pagpipilian na ito ay aktibo para sa kasalukuyang programa ngHeatManager.

ManwalParaan - Bawat parameter: bentilasyon , paggaling , heating ,paglamig , mga preset nang manu-mano sa mga setting ng programa (bentilasyon antas ,paglamig , heating , rikyuperator init Exchanger , lupa init Exchanger ,temperatura ng heating , temperatura hiniling.

Sakaso ng overstep panloob na temperatura ng room sa panahon ng heating -bentilasyon , heating paggaling , at katulong na function na tumigilat ipagpatuloy kapag ang panloob na room temperatura patak sa ibaba halaga “ Thininging ” * - “ Margin ” *.

GanapAuto Mode - Kinakailangan antas ng bentilasyon at pampainit temperaturapreset sa mga setting ng programa.Lahat ng iba pang mga setting ay nababagayawtomatikong upang mapanatili ang hiniling na temperatura sa room , sa pamamagitan ng heatingo paglamig.Sa panahon ng heating , HeatManager mapigil ang pampainit temperatura saprogram antas , ayusin ang electric tatlong paraan ginupit.HeatManagernagpapanatili ng mga kinakailangang temperatura na may pinakamababang gastos ng ginagamit enerhiya ,awtomatikong paglipat on at off ng mga katulong na mga aparatong bilang mga tagahanga , lupainit Exchanger , palamigan , pampainit.Sa kaso ng overstep hinilingtemperatura bentilasyon , heating at ang lahat ng mga pandiwang pantulong mga aparatong hinto .Bentilasyon , paggaling , heating ay maipagpatuloy kapag panloob roomtemperatura patak sa ibaba “ T hininging ” * - “ Margin ”*.

Sapaglamig mode sa kaso ng drop panloob na temperatura ng room sa ibaba “ Thininging ” * - “ Margin ” * Bentilasyon ,paggaling , paglamig at katulong na mga aparatong itigil pati na rin.Ang kanilang mgaIpinagpatuloy kapag ang temperatura overstep “ T hininging ” * Halaga.

Walang pasubaliBentilasyon Mode. Ganap bentilasyon mode ay nagmula form nafull auto mode - may walang harang na bentilasyon at paggaling .Bentilasyon , paggaling gumagana sa lahat ng oras sa pagpapanatili ng panloobroom temperatura sa nais na antas.Sa kaso ng mga panloob na roomtemperatura overstep panahon heating mode , o drop sa ibaba sa panahonpaglamig mode pampainit , palamigan , bentilasyon , katulong device ay nakatakdasa mode ng nagse-save ng enerhiya , at bentilasyon ng mga blows linisin ang air may pinakamainamtemperatura ay tinatayang katumbas sa T hiniling sa kuwarto.Panlabastemperatura ay itinuturing , upang dagdagan ang kahusayan ng system.

HeatManagerModule pin lokasyon.

ConnectorJ4 - Analog input (IDC - 20) para sa mga direktang koneksyon temperatura sensor(LM335)

SensorPin J4 Paglalarawan temperatura sensor

Lupa- GND (0V) 1 Karaniwang pin para sa pagkonekta sa lahat ng LM335temperatura sensor

Lupa- GND (0V) 2 Karaniwang pin para sa pagkonekta sa lahat ng LM335temperatura sensor

ADC_Buffer_Middle 3 50 %taas ng mainit na tubig buffer (para sa pagkontrol ng proseso ng heating)

ADC_External_N 4 PanlabasNorth Temperatura.

ADC_External_S 5 PanlabasSouth Temperatura.

ADC_Solar 6 Solarsystem (pinakamataas na punto).

ADC_Buffer_Top7 90 % taas ng Hot Water Buffer (para sa pagkontrol ng proseso ng heating).

ADC_Boiler 8 Tubigjacket ng kuluan - output pipe (para sa pagkontrol ng kuluan magpahitit).

ADC_GHE 9 GroundHeat Exchanger (kontrol ng GHE sa Full Auto

oganap bentilasyon mode)

ADC_Buffer_Bottom 10 10 %taas ng Hot Water Buffer (para sa pagkontrol ng proseso ng heating)

ADC_Bonfire_Jacket 11 Tubigjacket ng siga 1 (output pipe)

ADC_Recu_Input 12 rikyuperatorinput malinaw air

ADC_Bonfire_Convection13 Sa itaas na siga (ilang cm mula tsimenea pipe)

(Ginagamitpara sa Hot Air Pamamahagi at katayuan ng siga)

ADC_Recu_Out 14 rikyuperatorOut (para sa pagbibigay ng bahay sa malinaw air)

ADC_Bonfire_Jacket2 15 Tubig jacket ng siga 2 (maaaring output pipe)

ADC_Heater 16 Matatagpuan1 meter sa air pagkatapos pampainit ng tubig (para sa pagsasaayos ng heater

temperatura na may electric tatlong paraan ginupit)

ADC_Internal 17 PanloobRoom temperatura para sa sanggunian (coldest room)

ADC_Recu_Exhaust 18 Airnaubos na mula sa bahay (na matatagpuan sa maliit na tubo ng air magbulalas)

VCC(+5 V - nagpapatatag) 19 VCC (output +5 V mula sa build sa pampatatag) para sapowering analog

sensor(Hindi makakonekta)

VCC(+5 V - nagpapatatag) 20 VCC (output +5 V mula sa build sa pampatatag) para sapowering analog

sensor(Hindi makakonekta)

ConnectorJ5 - Output ng HeatManager (IDC - 40 , 50)

PagbubuhosPangalanan ang NR Paglalarawan

Nr Pin

Relay J5

Bonfire_Pump 1 3 sigatubig magpahitit koneksyon

Heating_plus 24 electric tatlong paraan ginupit control + (pagtaas ng Temp)

Heating_minus 35 electric tatlong paraan ginupit control - (Mababawasan ang Temp)

Boiler_Power 4 6 Ing kuluan kapangyarihan supply ng

Fuel_supply_Control_Enable 5 7 Huwag paganahin angfuel supply ng biyahe

Heater_Pump 6 8 Tubigpampainit magpahitit koneksyon

Fuel_supply_Override 7 9 overridekontrol ng gasolina supply ng biyahe

Boiler_Pump 8 10 kuluantubig magpahitit

FAN_HAD 9 11 Hotpamamahagi ng air mula sa siga (fan koneksyon)

FAN_AUX_Recu10 12 Karagdagang pandiwang pantulong fan para sa rikyuperator (upang madagdagan angkahusayan ng bentilasyon)

FAN_Bonfire 11 13 pandiwang pantulongfan para siga (kung hindi sapat ang gravity tagtuyot)

Bypass_HE_Yes 12 14 rikyuperatorinit Exchanger (o bypassed posisyon ng serbomotor)

Recu_Power_On 13 15 rikyuperatorkapangyarihan para sa direktang kontrol ng rikyuperator.

Cooler_Heater_Pump 14 16 Tubigpampainit/magpahitit ng mas cool na koneksyon para sa bentilasyon sa pamamagitan ng

lupainit Exchanger.

FAN_GHE 15 17 pandiwang pantulongfan para sa pagtaas ng air daloy sa pamamagitan ng lupa init Exchanger.

Boiler_On 16 18 Upangkuluan sa pagkontrol ng input (sa/off).

Solar_Pump 17 19 Solarsistema ng tubig magpahitit.

Bypass_HE_No 18 20 rikyuperatorinit Exchanger sa (o hindi bypassed posisyon ng serbomotor).

Servomotor_Recu_GHE 19 21 Airpara sa bentilasyon kinuha mula sa lupa init Exchanger.

Servomotor_Recu_Deriver 20 22 Airpara sa bentilasyon kinuha mula deriver.

WENT_Fan_GHE 21 23 pandiwang pantulongfan para sa lupa init Exchanger 2.

3.3.Relay Module.

RileyModule nagbibigay-daan sa direktang lumipat sa/off ehekutibong device na may bumuo sarelays (may contact 230V/10A).Pasaklaw ng pagkarga't nakakonektasa contact maliban mababang kapangyarihan sapatos na pangbabae , tagahanga.Pinakamalaki halaga ng naka-installrelays ay 35.Final count ay depende sa uri ng module.

Controller Ginamitang bilang ng relays

EthernetHeatManager 24 - 35

EthernetRoomManager 24 - 35

CommManager 35* 2

RelaysModule nagbibigay-daan sa madaling pag-install ng mga bus eHouse kapangyarihan.Power bus(3 * 2.5mm2 electric cable) ay paplantsa sa module para sa paglilimita ngmakipag-ugnay sa paglaban at tiyakin mahaba pangmatagalang at tamang pagtatrabaho ngsistema.Kung hindi man boltahe patak , maaaring maging sanhi ng paglilimita epektibong kapangyarihansupply at hindi sapat na halaga upang lumipat ng mga relays lalo na pagkatapos ng ilangtaon ng trabaho.

230Vcable dapat paplantsa direkta sa PCB (sa mga contact ng relays) saupang tiyakin mahaba pangmatagalang at tamang gawain ng system , libre mula samakislap , maikling paglaban ng mga contact.Sa kaso ng screwedmaaaring maging sanhi ng koneksyon sparkling at malaking contact paglabannasusunog na path sa module , shortcut at permanenteng pinsala ng sistema.Lahatpaplantsa cable ay dapat may sa 50cm ekstrang haba upang paganahin ang madaling serbisyo ngmodule at pagpapalit ng relay sa kaso ng madepektong paggawa.

RelaysModule ay maaaring naglalaman ng mga opsyonal na mga driver ng kapangyarihan ng PWM (Pulse LapadModulated) Dimmers (hanggang sa 3) , ibinigay mula sa 12 V sa 15V DC atkaunting kapangyarihan 50W bawat output.Maaari itong gamitin para sa matatas dimming ngliwanag DC (Direct kasalukuyang).Lamang 30W lampara ay maaaring konektado sa iisangdimmer output.Assuring magandang bentilasyon ng module ay kinakailangan.Kung sakaling hindi sapat na bentilasyon , fan ay dapat mai-install upang pilitin airpag-agos.

Itokonstruksiyon ng dimmer ay nagbibigay-daan sa pag-iwas sa paghihirap ng flashing at magpapagalawna lumilitaw sa triac o thyristor dimmers sa ilalim ng 230V/AC.

Driverng dimmers maaari lamang konektado sa mga lamp o LEDs.Iba pang applicationay maaaring maging sanhi ng permanenteng pinsala ng system kabilang ang sunog.

Itolalo na tungkol sa mga naglo-load ng pasaklaw e.g.Motors , mataas na kapangyarihantagahanga.

Rileypapalitan ang mga module sa pamamagitan ng solong mga relays para lumipat - luponinstalasyon.Solusyon na ito ay mas mahal subalit maskomportable sa kaso ng pagbabago sirang relay.

3.4.CommManager - Integrated komunikasyonmodulo , GSM , seguridad sistema , roller manager , eHouse 1 server.

CommManagernilalaman ay sariling sistema ng seguridad sa GSM (SMS) notification atkontrolin.Ito din ay naglalaman binuo - sa Roller Manager. CommManagernaglalaman ng GSM module para sa direktang kontrol sa pamamagitan ng SMS , Email.Bilang karagdagannaglalaman ito ng Ethernet interface para sa direktang TCP/IP control (sa paglipas ng LAN ,WiFi o Wan).Pinapayagan nito ang multi - channel independiyenteng komunikasyonpara sa pinakamahalagang subsystem sa bahay - Security System.

GSM/SMSay hindi mananagot sa sabotahe eg.paggupit linya ng telepono ng dialer para sapagmamanman sa mga layuning.GSM signal ay mas mahirap abalahin pagkataposPagmamanman ng radyo - linya , nagtatrabaho sa amateur frequency na madalingpapangitin sa pamamagitan ng mga malalaking kapangyarihan transmitters naka-on sa panahon ng pahinga sa.

3.4.1.Pangunahing tampok ng CommManager

• Sarilinilalaman security system sa GSM/SMS notification , kinokontrolsa labas ng pagmamanman zone , sa pamamahala sa pamamagitan ng SMS , Email , Ethernet ,

• Pinapayagan angalarma sensor ng koneksyon (hanggang sa 48 nang walang extension module , hanggang sa96 na may extension module ,

• Isinasamabumuo sa roller , pintuan , anino awnings , pintuan nag-mamaneho controller max35 (27 *) independiyenteng roller servomotors walang extension module ,at hanggang sa 56 na may extension module.Bawat roller aparato ay kinokontrolng 2 linya at mga gawa sa Somfy pamantayan bilang default.Bilang kahalilidirektang biyahe serbomotor (na naglalaman ng ganap na proteksyon sa)kinokontrol.

• Naglalaman ngRS485 interface para sa direktang koneksyon sa eHouse 1 data bus o iba pangmga layunin ng.

• IsinasamaEthernet interface para sa direktang kontrol (sa paglipas ng LAN , WiFi , Wan).

• Naglalaman ngGSM module para sa Security sistema notification at sistema ng pagkontrolsa pamamagitan ng SMS.

• Isinasamaemail client POP3 (sa paglipas ng GSM/GPRS dial up network) , para sa pagkontrolsistema sa pamamagitan ng email.

• Gumawahindi nangangailangan ng stand alone link sa internet at gumagana saanman aysapat na GSM/GPRS signal antas.

• Pinapaganadirektang koneksyon ng alarm Horn , Alarma Lamp , Alarma Pagsubaybayaparato.

• Pinapayagan angProgrammable rollers , pintuan , pintuan nagtatrabaho parameter: control oras ,buong kilusan oras (pinakamalaki ng lahat ng rollers) , pagkaantala oras (para sanagbabago ng direksyon).

• Pinapaganaalternatibong paggamit ng output bilang isang solong , standard (katugmang na mayRoomManager) , kung ang rollers sistema ay hindi kinakailangan.

• Naglalaman ngRTC (Real Time Clock) para sa mga aparatong synchronization at wastongscheduler paggamit.

• Naglalaman ngAdvanced na Scheduler para madalas , awtomatik , serbisyo , walang nag-aasikaso ,program sa oras ng execution mga kaganapan ,

• IsinasamaTCP/IP server para sa pagkontrol ng sistema may 5 sabay-sabay na koneksyontinanggap.Koneksyon ay may katumbas na priority at nagbibigay-daan sa: pagtanggapmga kaganapan mula sa TCP/IP mga aparatong sumusunod sa eHouse sistema , walang patidpagpapadala ng mga mga tala ng sa PC sistema , pagpapadala ng eHouse 1 mga aparatong katayuan saTCP/IP panel para sa mga estado ng pagmamanman at visualization sa mga layuning ,makamit ang transparent TCP/IP sa RS 485 interface , para sa paglo-loadconfiguration at malubhang problema detection.

• Naglalaman ngTCP/IP client upang kontrolin ang EthernetHouse (eHouse 2) mga aparatong direktasa pamamagitan ng TCP/IP network.

• Serverat client ay gumagamit ng secure na pag-log at pagpapatotoo sa pagitan ng TCP/IPeHouse sistema ng mga aparatong.

• PinapaganaeHouse 1 sistema aparatong kontrol at pamamahagi ng data sa kanila.

• Pinapaganapagtatakda ng kinakailangang antas ng pag-log (impormasyon , babala , error) para sapaglutas ng anumang mga problema sa system.

• Naglalaman ngsoftware at hardware WDT (Watch Dog Timer) upang i-reset ang aparato sa kasohang up , o malubhang error.

• Naglalaman ng3 mga grupo ng mga SMS notification mula sa Security System:

1)Baguhin ang grupo ng abiso ng Zone ,

2)Aktibong sensor abiso pangkat ,

3)Pangkat ng abiso ng alarma pagbubuwag.

• AnumangAlarma signal timing indibidwal program (Alarma sungay ,Babala liwanag , pagmamanman , EarlyWarning).

• Sinusuportahan ang 21seguridad zone.

• Sinusuportahan ang4 antas ng mask indibidwal na tinukoy para sa bawat activate Alarm Sensorat bawat seguridad zone.

1)Alarm Horn i-on (A) ,

2)Banayad na i-alarma sa (W) ,

3)Pagmamanman Output i-on (M) ,

4)Ilunsad ang kaganapan na nauugnay sa Alarma Sensor (E).

• Naglalaman ng16 channel analog sa Digital Converter (resolution 10b) para sapagsukat analog signal (Boltahe , Temperatura , liwanag , hangin kapangyarihan ,halumigmig halaga , Sabotahe Sensor Alarm.Dalawang threshold ay tinukoyMin at Max.Tumatawid sa hangganang ito sa pamamagitan ng sensor para sa channel bawatilunsad eHouse kaganapan na nakatalaga dito).Threshold ng mga indibidwaltinukoy sa bawat ADC Program upang mapanatili ang awtomatikong pagsasaayos atregulasyon.ADC naglalaman ng (maaaring paganahin) 16 na output para sa direktangkontrol sa pamamagitan ng ACD walang kaganapan na nakatalaga sa threshold.

• CommManagernaglalaman ng 24 ADC programa para sa mga indibidwal na kahulugan ng mga threshold para sabawat channel.

• CommManagernaglalaman ng 24 Rollers Program Definition (bawat rollers , pintuan , pintuankontrolin nang may seguridad zone pagpili).

• Naglalaman ng50 posisyon queue ng mga kaganapan sa magpatakbo ng lokal o ipadala sa iba pang mga device.

3.4.2.CommManager Paglalarawan

GSM/ GPRS Module.

CommManager(CM) ay naglalaman ng built in GSM/GPRS module pagpapagana ng wireless remotekontrol ng eHouse 1 o EthernetHouse sistema sa pamamagitan ng email sa pagtatapos ng SMSpagtanggap.E - Mail client assures cyclic checking ng POP3 post officenakatuon para sa eHouse sistema gamit ang GSM/GPRS dial - up service .Control hanay ay halos walang limitasyong at maaaring gawin mula sa anumang lugarkung saan ay sapat na antas ng GSM signal.

Itosolusyon ay nagbibigay-daan sa mga secure na kontrol ng eHouse sistema at pagtanggapnotification mula sa sistema ng seguridad.Nakatuon ang link sa internet ,telepono linya ay hindi kinakailangan at mahirap nakuha sa bagong builtbahay , lalo na malayo mula sa lungsod.

Katiwasayanay mas mas malaki dahil sa mga wireless na koneksyon at may posibilidad walangsa pinsala o sabotahe link (para sa telepono , mga dialer , Internetma-access ang , atbp).Pinsala ng mga linya ng komunikasyon ay maaaring maging random (hangin ,panahon kundisyon , pagnanakaw) o layunin (sabotahe upang huwag paganahin ang kontrol ngang system , at abiso ng sistema ng seguridad sa pagsubaybay ,seguridad ahensiya , pulis , may-ari ng isang bahay.

Repairingng mga linya ay maaaring tumagal ng maraming ng oras , na gumagawa ng seguridad sistema masmahina laban sa mga pag-atake at huwag paganahin ang pagpapadala ng mga notification sa sinumantungkol masira sa.Pagsubaybay ng radyo - linya gumagana sa amateur frequencyat pinasadyang mga magnanakaw mang-istorbo sa kanila na may mas malakas natransmitters sa panahon ng pahinga sa , upang makakuha ng karagdagang mga oras.GSM ay masmas mahirap i-disable at nagbibigay-daan sa pag-install na malayo mula sa mga lungsod ,halos sa anumang oras (bago ang pagkuha ng address ng bahay , paggawatelepono o iba pang mga koneksyon sa mga bagong binuo bahay).Lamang sapatGSM signal antas ay kinakailangan upang i-install ang mga system.

GSMmodule ay naglalaman ng panlabas na antena na maaaring i-install sa lugar ,kung saan GSM signal pinakamatibay (e.g.sa roof).Sa kasong ito GSMmodule ay maaaring i-minimize ang transmisyon kapangyarihan sa panahon ng normal na trabaho namaisagawa koneksyon.Power margin ay sapat para sa counteractingng limitadong pagpapalaganap micro - wave: masamang panahon kondisyon , ulan ,snow , abu-abo , dahon sa atbp puno.GSM antas ng signal ay maaaring baguhin sataon dahil sa bagong gusali arises , lumalaking puno atbp.Sa kabilangkamay ang mas malaki ang antas ng signal mas mababa ang pagbaluktot na binuo ngGSM module at antena.Ito ay lalong mahalaga para sa binuo - sa ADCkombertidor , dahil sa pinakamalala kaso pagsukat baldado na mayerror ng porsyento sa ilang dosenang , na ginagawang mga ito na hindi magamit.Antena-install sa labas ng gusali sa direksyon sa pinakamalapit na GSM baseistasyon ay maaaring taasan ang signal beses antas daan-daang kung ano proportionallypagtaas ng kapangyarihan margin para sa GSM transmisyon , mga limitasyon nagpapalabas ng kapangyarihan ngGSM transmisyon at distortions (error) ng binuo - sa ADC pagsukat(At analog sensor na matatagpuan malapit sa antena).

GSMmodule ay nangangailangan ng aktibong-install ng SIM card at checking , kung hindinag-expire na o walang laman (sa kaso ng mga prepaid na mga pagsasaaktibo).Kung card ay nag-expireo walang laman , iba't-ibang mga isyu ay maaaring lumitaw:

• problemasa pagpapadala ng SMS (lalo na para sa iba pang mga operator) ,

• Hindi nagawangupang ikonekta ang mga session GPRS , atbp.

• nakabitinup GSM module ,

• atmaaaring baguhin sa oras at depende sa operator pagpipilian , tariffs).

Nagpapadala ngSMS o pagtanggap ng e-mail sa pamamagitan ng GSM/GPRS module napakatagal (6 - 30 seg)at tuloy-tuloy na Nabigo ang retries (sanhi ng hindi aktibo GPRS serbisyo okakulangan ng mga mapagkukunan sa SIM card) , Pinagsasama-sa malaking paggamit ng CPU ngCommManager , kahusayan patak para sa anumang iba pang mga function at pagbabakatatagan ng buong sistema ng seguridad.

GSMconfiguration gumanap sa pamamagitan ng " CommManagerCfg.exe "application , na nagbibigay-daan sa madaling maunawaan setting bawat pagpipilian atmga parameter para sa module na ito.GSM Module pagpipilian sa unang tatlongtab.

1)Pangkalahatan ,

2)SMS Setting ,

3)Mga Setting ng Email.

IulatAntas ay nagbibigay-daan sa pinili ang antas ng pag-logpagpapadala ng mag-log manununggab application (TCPLogger.exe) o sa RS - 485.ItoCommManager ipaalam kung aling impormasyon ng log ay dapat na magpadala ng (impormasyon , babala ,error).Ito ay kapaki-pakinabang para sa detection at paglutas ng mga problema (eg.hindimga mapagkukunan sa SIM Card , Walang GSM Signal , atbp at tumagal ng ilang pagkilos samaayos ito).Para sa Ulat Antas = 1 anumang bagay ay ipinadala sa log manununggab.Itopagpipilian ay dapat lamang gamitin upang makita ang seryosong , hindi kilalang mga problema sasistema.pagpipiliang ito sineseryoso magamit CommManager CPU at makakaapekto sakatatagan at kahusayan ng sistema.

Angmas malaking numero sa patlang ng Ulat Antas , mas mababa ang impormasyon aymagpadala (lamang na may mas mataas na priority kaysa sa Antas ng ulat).

Sakaso namin Don ay hindi kailangan pagbuo ng mga tala ng 0 dapat na pinili dito.

Huwag paganahin angUART Logging. Ng pagpipiliang ito huwag paganahinpagpapadala ng mga mga log sa RS - 485 UART.Kapag ang opsyong ito ay naka-on lamangTCP/IP pag-log ay maaaring magpadala ng , pagkatapos ng koneksyon ng TCP/IP manununggab Logapplication (TCPLogger.exe) sa CommManager.Subalit sa kaso ngCommManager reset ng TCPlogger.exe maalis sa pagkakakonekta at impormasyon ng logsa susunod na koneksyon ng log manununggab sa CommManager ay mawawala.

Ang pagpapaandar ngUART pagtatala ay nagbibigay ng pagkakataon na mag-log ang lahat ng impormasyon kabilang angbahagi kung saan ay normal ay mawawala sa pamamagitan ng TCPLogger.

Itopag-log mode ay dapat lamang gamitin upang malutas ang napakaseryosong problema (kung saanlumitaw sa napaka-simula ng firmware pagpapatupad) at TCP/IPkomunikasyon problema.

Pangunahindehado ng UART pagtatala ng tuloy-tuloy na pagpapadala sa RS - 485 atpaggamit mapagkukunan sistema , hindi mahalaga kung ang log manununggab ay konektado ohindi (para sa TCP/IP pag-log ng mga tala impormasyon ay ipinapadala lamang kapag TCPLoggeray konektado sa Server).

Angiba pang mga problema na UART mga log ipadala sa eHouse 1 Data Bus ,gamitin ang koneksyon na ito at ng ilang mga trapiko , pagpapadala ngimpormasyon na hindi tugma sa eHouse 1 aparato framing at maaaring mang-istorbomga aparatong upang gumana nang maayos.Sa ibang upang gamitin ang mode ng pag-log ang lahat ngeHouse 1 na mga aparatong dapat pagkakakonekta , sa pamamagitan ng pag-alis RS - 485 tawirancable at kumonekta sa pamamagitan ng hindi tawiran (1 sa 1) sa RS232 - 485 Converter .RS232 - 485 Converter ay dapat na konektado sa anumang application terminalhyper terminal nagtatrabaho sa 115,200 , kahit pagkapareho , 1 stop bit , walang daloykontrolin.Sa kaso ng koneksyon TCPLogger RS - 485 na pag-log ay bumabaat nakadirekta sa TCP/IP manununggab.

Huwag paganahin angGSM Module. Ito pagpipilian ay nagbibigay-daan sa permanenteng huwag paganahin angng lahat ng mga function ng GSM/GPRS module kung ito ay hindi naka-install.

Gayunmanoras para sa CommManager at lahat ng eHouse mga aparatong ay kinuha mula sa GSMModulo , kaya ito hindi kabit-kabit ang ilang mga pag-andar ng mga iskedyul paggamit (dahilsa di-wastong petsa at oras sa system).Theoretically oraslabas program sa pamamagitan ng CommManagerCfg.exe application , ngunit ito ay ito-reset kasama ang I-reset ng CommManager mula sa anumang dahilan.

GSMModule ng numero ng telepono field dapatbinubuo wastong numero ng mobile phone (e.g.+48501987654) , na ginagamitng GSM module.Ang bilang na ito ay ginagamit para sa awtorisasyon at cryptographypagkalkula sa mga layuning , at pagbabago sa bilang na ito ay hindi paganahin angposibilidad ng awtorisasyon ng TCP/IP mga aparatong sa bawat isa.

PinKodigo. Ang field na ito ay dapat binubuo wastongPIN number (nakatalaga sa SIM card).Sa kaso ng paglalagay ng ng maling numero ,CommManager awtomatikong hindi pagaganahin ng SIM card , sa pamamagitan ng maramihang mga retries samagtatag ng koneksyon.Dahil sa nakatigil sistema-install madiin naming minumungkahi upang huwag paganahin ang pin checking ,kung saan ang makamit sa bilis up ng panahon na i-on GSM module at pag-log saGSM network.

HashingMga Numero. Ito field binubuo karagdagangimpormasyon para sa cryptographic na kalkulasyon at awtorisasyon atInaasahan ng 18 hex digit (0 , 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , isang , b , c , d , e , f) ng isa-isanang walang anumang separators.Pagkatapos baguhin ang numerong ito configuration dapatna-load sa bawat EthernetHouse mga aparato at TCP/IP panel.Paggamit ng GSMnumero ng telepono , kasama hashing numero bilang bahagi ngcryptographic function na argumento assures indibidwal na-encrypt /decryption algorithm para sa bawat pag-install ng eHouse.Bilang karagdagan maaaribaguhin kung ito ay kinakailangan para sa lahat ng mga aparato.

AwtorisadongGSM Numero. Ang field na ito - BinubuoGSM numero ng telepono para sa sistema ng pamamahala sa pamamagitan ng SMS.Anumang mga SMS mula sa iba pang mgamga numero ay awtomatikong mababalewala at tinanggal.

e.g.:" +48504111111 , +48504222222 "- comma separated.

SonaBaguhin - SMS Notification Numero. Ito field - binubuo GSM telepononumero para sa pagpapadala ng SMS notification tungkol sa pagbabago ng seguridad zonekasama zone pangalan.

e.g.:" +48504111111 , +48504222222 "- comma separated.

SensorAktibasyon - SMS Notification Numero. Ito field - binubuo GSM telepononumero para sa pagpapadala ng SMS notification tungkol sa mga aktibong mga sensor ng seguridad sa pamamagitan ngpangalan (na lumalabag sa alarma , babala o pagsubaybay sa kasalukuyang zone).

e.g.:" +48504111111 , +48504222222 "comma separated.

Pagbubuwag- SMS Notification Numero. Ito field - binubuo GSM telepononumero para sa pagpapadala ng SMS notification tungkol sa mga signal ng alarma pagbubuwagng mga awtorisadong gumagamit (sa pamamagitan ng pagbabago ng seguridad zone).

e.g.:" +48504111111 , +48504222222 "comma separated.

SonaBaguhin ang Suffix. Ito field - binubuo hulapi idinagdag sapangalan ng zone para sa abiso sa pagbabago ng zone pangkat.

AlarmaUnlapi. Ang field na ito - Binubuoprefix idinagdag bago aktibong pangalan ng alarma sensor para sa activation ng Sensorabiso pangkat.

PagbubuwagAlarma. Ito field – naglalaman ngteksto na ipinadala sa pangkat ng abiso ng pagbubuwag.

Huwag paganahin angSMS Magpadala ng. Ang pagpipiliang ito hindi pinaganapagpapadala ng lahat ng mga SMS notification mula sistema ng seguridad.

Huwag paganahin angSMS Tumanggap. Ang pagpipiliang ito hindi pinaganaSMS checking at reception para sa pagkontrol ng sistema ng eHouse.

POP3Client (email reception)

POP3Client na ipinatupad sa CommManager binubuo ng ilang proteksyonmekanismo upang tiyakin ang tuloy-tuloy at matatag na trabaho kahit na sa panahon ng iba't-ibangatake sa sistema ng eHouse.

Sakaso ng kabiguan isa ng pag-verify hakbang mensahe ay tinanggalagad mula sa POP3 server , nang walang karagdagang check , -downloadat nagbabasa ng mensahe.

Lamangemail na nakatuon upang makontrol ang eHouse sistema (handa awtomatikong sa pamamagitan ngeHouse compatible application sa pamamahala) ay maaaring ganap na pumasa ang lahat ngmekanismo.

Lahatmekanismo ay nagbibigay-daan sa mahusay na paglaban sa spam , pag-atake , aksidentalemail , atbp.

Itoabot ang mga hakbang upang mapanatili ang epektibong at mahusay na tuloy-tuloy namagtrabaho , hindi makabuo ng hindi kinakailangang trapiko sa GSM/GPRS , huwagSobra na POP3 client at CommManager.

Beripikasyonhakbang ay ang mga sumusunod:

• Nagpadalaaddress ay dapat na ang parehong bilang ng program sa eHouse sistema.

• Kabuuang laking mensahe ay dapat na mas mababa kaysa 3KB (ito maalis ang hindi sinasadyang mail).

• Paksang isang mensahe ay dapat na ang parehong bilang ng program sa eHouse sistema.

• Mensahedapat maglaman ng wastong header at footer sa buong eHouse sistema katugmangmensahe.

• Headerat footer ng mga provider ng internet , idinagdag sa katawan ng mensahe sa pamamagitan ng POP3 ,SMTP server ay awtomatikong itinatapon.

LahatPOP3 client parameter at mga pagpipilian ay nakatakda sa CommManagerCfg.exeapplication sa Mga Setting ng Email tab.

TinanggapEmail Address * field - Binubuoaddress kung saan Pagkontrol ng mensahe ay gumanap.Anumangmga mensahe mula sa iba pang mga address ay awtomatikong tatanggalin mula sa POP3server.

POP3Server IP * field binubuo IPaddress ng POP3 server.DNS address ay hindi suportado.

POP3Port Nr * field binubuo POP3 serverport.

POP3User Name * field ay binubuo sa pangalan ng gumagamitpara sa pag-log upang mag-post office (POP3 server).

POP3Password * field binubuo passwordpara sa user na pahintulutan sa POP3 server.

MensaheSubject * field binubuo programedpaksa wasto para sa pagpapadala ng mga kaganapan sa eHouse sistema sa pamamagitan ng email.Ibapaksa ng mensahe ay magdudulot awtomatikong pagtanggal nang walang karagdagangnagpapalabas.

InternetKoneksyon Init * field binubuoutos para sa simulan ang koneksyon sa internet sa pamamagitan ng GSM/GPRS.Para sakaramihan ng operator utos ay ang parehong (session , gumagamit , password =" internet " ).Sa kaso ng mga problema sa koneksyon user dapatpinayo ng GSM operator para sa parameter.

POP3Server Mula String * field binubuopangalan ng header na kung saan ay naka-imbak ang nagpadala address , sa kaso ng mga problemaresulta ay dapat naka-check nang direkta sa POP3 server gamit ang telnetapplication.

MensaheHeader * at MensaheFooter * mga patlang - binubuo header atfooter para sa eHouse sistema.Proteksyon na ito ay para sa discarding awtomatikongheader at footer na naka-attach sa mensahe ng POP3 at SMTP serverat alisin hindi sinasadyang o nasira email .Lamang ng bahagi sa pagitan ng eHouse header at footer ay itinuturing bilang mga eHousemensahe.Ang natitira ay binabalewala.

Huwag paganahin angPOP3 Server/GPRS * field hindi pinaganakoneksyon sa GPRS at paikot-check para sa mga email.

Sumusunodmga isyu at problema (tungkol sa GSM system hindi eHouse sistemadirekta) ay dapat isaalang-alang , bago paganahin ang POP3 Client saGPRS:

• Sanakita ang mga lokasyon kung saan mababang antas ng GPRS signal paghahatidmaaaring imposible at para sa sistema ng kahusayan at katatagan GPRSsupport dapat na permanenteng hindi pinagana.Maaari ding mangyaripanahon.

• Emailreception sa paglipas ng GPRS session sineseryoso gumagamit ng CommManagerMicrocontroller.

• HabangGPRS session sa pag-unlad (sa mobile phone o GSM module) ,operator ay hindi magpadala ng SMS sa target na device (na nananatili sa NaghihintayQueue hanggang GPRS session ay sarado) at maaaring maabot ng SMSdestination mahabang panahon mamaya.

• Kahit namaikling pagtatanggal mula sa GPRS session sa pamamagitan ng (GSM telepono o module) para sacheck papasok na SMS ay hindi nagbibigay ng garantiya ng SMS reception , dahil kaya nitoNaghihintay pa rin sa operator queue dahil sa malaking latency GSM sistema.

• SMSmaaaring matanggap sa malaking pagkaantala 0 - 60 segundo at ito ay depende sa Operatorpaggamit ng network at maraming iba pang mga bagay.

• Gastossa GPRS at paikot pagbubukas at pagsasara ng GPRS session (para sa mga sunud-query sa email at SMSs) ilang beses na mas malaki pagkatapos ng paggamit ng SMSreception lamang.

• Sa kaso nghindi pagpapagana GPRS/POP3 Server GSM Module ay notify kaagad pagkatapos SMS reception at latencysa pagitan ng pagpapadala at pagtanggap ng SMS ay tungkol sa 6 segundo.

KatiwasayanSistema.

KatiwasayanSystem inkorporada sa CommManager ay sarili na nilalaman at nangangailangan:

• Koneksyonseguridad sensor ,

• Alarmasungay ,

• Alarmaliwanag ,

• MaagangBabala sungay ,

• Abisoaparato mula sa monitoring o seguridad ahensiya (kung kinakailangan).

• PagsamahinExternalManager at InputExtenders sa isang device.

RFcontrol sa pamamagitan ng electronic key ay pinalitan sa pamamagitan ng direktang , walang hanggananpamamahala mula sa Mobile Phone , PDA , wireless TCP/IP Panel sa pamamagitan ng SMS ,Email , LAN , WiFi , Maputla.Ito ay maaaring kinokontrol sa labas protektado atsinusubaybayan area at abiso ng alarma agarang pagkatapos sensoractivation (walang latency oras ay ginagamit sa seguridad system kinokontrolsa pamamagitan ng panloob na keyboard).

Pataassa 24 zone ay maaaring tinukoy.Zone bawat binubuo 4 antas ng mask para sa bawatsensor konektado sa seguridad sistema.

Para sabawat seguridad sensor input , 4 pagpipilian ay tinukoy , sa kaso ngactivation alarma sensor (kung ang pagpipilian ay pinagana sa kasalukuyang zone):

• Alarma sungay sa (A* - Alarma) ,

• Alarma liwanag sa (W* - Babala) ,

• PagmamanmanNotification sa (para sa notification aparato ng monitoring o seguridadahensiya kung kinakailangan) (M * -Pagsubaybay) ,

• Pangyayaripagpapatupad na nakatalaga sa Security Input (E* - Kaganapan).

*patlang ng pangalan sa " CommManagerCfg.exe " application

Alarma ,babala , monitoring output isaaktibo ang may programed pagkaantala set safield (“ Zone Baguhin ang Pagkaantala ” *) Mula sa zone pagbabago initialize(Kung ang sensor aktibidad ay nakita para sa mga bagong zone) , pagbibigay pagkakataon naalisin ang dahilan ng alarma.Lamang “ Maagang Babala ” output aykaagad.Output ay i-off ang awtomatikong pagkatapospagbubuwag ng lahat ng mga sensor na lumalabag sa kasalukuyang seguridad zone atantala sa mga field: “ Alarma Oras ” * , “ Babala Oras ”* , “ Pagsubaybay Oras ” * , “ Maagang Babala Oras ”*.Ang lahat ng mga signal maliban sa “ Maagang Babala Oras ” * Ay nasaminuto , “ Maagang Babala Oras ” sa loob ng ilang segundo.

Pataassa 48 seguridad sensor konektado sa CommManager walangextension module o hanggang sa 96 na may extension module.Sensor dapat na mayroongmakipag-ugnay sa hiwalay mula sa anumang boltahe labas eHouse sistema (relay olumipat Connectors).Contact ay dapat normal na sarado (NC) at binuksandahil sa sensor activation.

Isaalarma sensor contact ay dapat na konektado sa sensor input ng CommManagerisa pa upang GND.

Tilamula sa pagtatakda ng output ng hardware (Alarm , Pagmamanman , Babala , MaagangBabala) , CommManager nagpapadala ng SMS notification sa 3 group inilarawansa itaas.

Sakaso ng paglabag alarma , babala o pagmamanman abiso magpadalasa pangkat na tinukoy sa patlang (SensorPagsasaaktibo - SMS Notification Numero *) kabilang ang mga aktibong alarma sensor pangalan.

Sakaso ng zone pagbabago CommManager I-notify ang pangkat na tinukoy sa patlang (ZoneBaguhin - SMS Notification Numero *) pagpapadala ngzone pangalan.

Sakasong ito kung alarma , babala o pagmamanman ay aktibo CommManagerabisuhan grupo na tinukoy sa patlang (Pagbubuwag- SMS Notification Numero *) .

PanlabasDevice Manager (Rollers , pintuan , pintuan , lilim awnings).

CommManageray ipinatupad roller controller na kung saan ay pinalawak na bersyon ngExternalManager at payagan ang pagkontrol sa 27 (35 **) independiyenteng rollers ,pintuan , pintuan sistema , walang extension module at 54 na maymodulo.

**sa kaso ng hindi pagpapagana ng direktang output ng ADC (inilarawan sa analog UpangDigital Converter kabanata) 35 independiyenteng rollers (pagpipilian ay dapat nawalang check {Gamitin Direct Pagkontrol ng (limitasyon rollers sa 27) - walang Kaganapankahulugan Kinakailangang *} - sa tab “ Analog sa Digital ConverterMga Setting ” ng CommManagerCfg.exe application).

Doon2 paraan ng paghimok ng rollers: SOMFY mode o direct serbomotor mode .Lamang sa pagmamaneho gamit Somfy pamantayan secure at awtorisadong dahilsa system na ito rollers ay nilagyan sa pagkontrol at proteksyonmodule para sa mga rollers laban Sobra , harangan ang , pagmamaneho sa parehongdireksiyon , assuring tamang pagkaantala oras bago nagbabago ng direksyon.

Rollers ,pintuan , pintuan drive output.

Mga itooutput ay mga pares ng output para sa pagmamaneho rollers , pintuan , pintuan drivesa SOMFY standard (default na setting) o direct drive.

Bawatroller channel sa SOMFY standard = roller bukas (1 sec pulse sa Aoutput) , malapit ng roller (1 sec pulse sa B output) , itigil (1 sec pulse saparehong A at B output}.

Kung hindioutput ay maaaring gamitin para sa direktang pagkontrol ng mga drive motor (pagmamanehoisang linya para sa paglipat sa isang direksyon , pagmamaneho linya B para sa gumagalaw saiba pang mga direksyon). Drive ay dapat na magkaroon ng sariling buildsa proteksyon laban sa pag-i-sa parehong direksyon , block rollers , katapusanswitch , mapabilis proteksyon etc.Kung hindi man sa kaso ng madepektong paggawang relay , maling configuration ng module , pag-block biyahe ng hamog na nagyelo osabotahe , ito ay posibleng makapinsala biyahe.System ay bumuo sasoftware proteksyon laban sa paglipat sa parehong direksyon , ngunit maaari't tsekekung ang biyahe umabot sa dulo o wasn't-block at isn't sapat upangprotektahan ang rollers.Mode ito ay maaari lamang gamitin sa sariling panganib at iSyskumpanya ay hindi mananagot para sa mga pinsala ng mga drive.Lamang Somfy sistemaay maaaring magamit secure sapagkat ito ay isinasama sariling proteksyon ngdrive.

Rollersmode ay maaaring itakda sa “ Rollers Setting ” tab ngCommManagerCfg.exe application.

Isang libreng posisyon piliin ang: Somfy (“ Somfy System ” *) ,Direktang serbomotor biyahe (“ Direct Motors ” *) , KaraniwanOutput (“ Normal out ” * - single output tugma saRoomManager'mga).

Bilang karagdaganmga sumusunod na parameter at mga pagpipilian ay maaaring tinukoy upang ayusin ang mga rollerssetting:

• Antalapara sa pagbabago ng direksyon mula sa isa hanggang sa isa pa (“ Antala sa Baguhin angDireksyon ” *) - software proteksyon mula sa agarang nagbabagongdireksyon na maaaring makapinsala drive.

• PinakamalakiRollers buong kilusan oras (“ Rollers Movement Oras ” *) -pagkatapos ng oras na ito (sa segundo) sistema tinatrato ang lahat ng mga rollers rollover saiba pang mga direksyon (kung wasn ito't itigil nang manu-mano sa panahon ng kilusan).Itooras ay ginagamit din para sa pagkaantala ng zone pagbabago sa kaso ng SecurityProgram pagpapatupad (kasama zone pagbabago).Pangunahing dahilan ay hindipagbuo ng seguridad alarma kung rollers pagkumpirma switch ayna naka-install.Sa kaso ng mga rollers kakulangan pagpipiliang ito ay dapat na nakatakda sa 0.

• Rollerskontrolin ang init na oras para sa initialize rollers kilusan sa pagkontrolinput (Rollers Drive Time *) - (Sa pangalawa). Direktang ginagamit ang parameter na itoCommManager para sa pagpili ng mga Rollers mode trabaho (SOMFY/Direktang).Itodapat nakatakda sa tunay na halaga (kung ang oras ay mas mababa kaysa 10 ito ayawtomatikong napili Somfy mode , kung hindi man CommManager ay gumagana sadirect mode).Kung ang Somfy mode ay napili at direktang servomotors aykonektado servomotors maaaring sirain para sa Somfy halaga ay dapat na maitakda angsa 2 - 4 seg.Para sa direktang kontrol ang oras na ito ay dapat na mas ilangpangalawang mula sa pinakamabagal na kilusan ng roller buong.

BawatRoller ay sumusunod na kaganapan:

• Isara ,

• Buksan ,

• Itigil ,

• Don'tPagbabago (N/A).

Pagsasaraat Pagbukas ng roller ay magpapatuloy hanggang stop sa pagtatapos posisyon.

Saitigil roller sa ibang posisyon manu-manong stop ay dapat na pinasimulansa panahon ng kilusan.

(“ KaragdaganRollers ” *) Bandila ay nagbibigay-daan sa double bilang ng rollers sa pamamagitan ng koneksyonextension module. Sa kaso ng kawalanextension module pagpipiliang ito ay dapat na pinagana.Kung hindi CommManagerHindi gagana nang maayos - ay i-restart ang mga panloob na proteksyon saCommManager cyclically.

Bawatpampatag , pinto , gate , lilim karang maaaring pinangalanan sa CommManagerCfgapplication.

Angpangalan ay kinuha para sa pagbuo ng mga kaganapan eHouse.

Normaloutput mode.

Sakaso ng kakulangan ng rollers , pintuan , pintuan , atbp , ito ay posibleng paggamitCommManager'mga output bilang standard na single output tugma saRoomManager.Ito ay nagbibigay-daan sa upang magtalaga ng lokal ang output na ito sa SecuritySensor pagsasaaktibo o analog sa Digital antas ng Converter.

Listahanng Kaganapan na nauugnay na may mga normal na digital output:

• LumikoSa ,

• Tarugo ,

• LumikoMula sa ,

• LumikoSa para sa program na oras (pagkatapos off) ,

• Tarugo(Kung i-on ito - program oras , pagkatapos off) ,

• LumikoSa matapos programed latency ,

• LumikoOff pagkatapos programed latency ,

• Tarugopagkatapos programed latency ,

• LumikoSa matapos programed latency para sa program na oras (pagkatapos off) ,

• Tarugopagkatapos programed latency {kung i-on para sa program oras(Pagkatapos off)}.

BawatOutput ay may mga indibidwal na timer.Timers ay maaaring ang bilang ng mga segundo o minutodepende sa hanay ng pagpipilian sa CommManagerCfg.exe application (“ MinutoTime Out ” * - sa “ Karagdagang output ” * Tab).

Bawatpampatag , pinto , gate , lilim karang maaaring pinangalanan sa CommManagerCfg.exeapplication.

Angpangalan ay kinuha para sa pagbuo ng mga kaganapan eHouse.

KatiwasayanPrograma

Katiwasayanprograma ay nagbibigay-daan sa pagsasama lahat ng mga setting rollers at seguridad zone sa isapangyayari.

Pataassa 24 Security programa ay maaaring tinukoy para sa CommManager

Saseguridad programa para sa bawat rollers sumusunod na mga kaganapan ay maaari:

• Isara ,

• Buksan ,

• Itigil ,

• Gumawahindi nagbabago (N/A).

Bilang karagdagankasama rollers setting ng na kinakailangan zone ay maaaring napili.

Bawatprograma ng seguridad ay pinangalanan sa CommManagerCfg.exe application.

Angpangalan ay kinuha para sa pagbuo ng mga kaganapan eHouse.

Sonapagbabagong-activate ang may latency katumbas sa pinakamalaki buong rollerskilusan oras (“ Rollers Movement Oras ” *).

Itolatency ay kinakailangan , upang tiyakin na ang lahat ng mga rollers maabot ang katapusan ,bago pagpapasimula zone pagbabago (kung hindi Lilipat na nagkukumpirma rollerspagsasara ay maaaring bumuo ng alarma).

Sabaguhin ang mga setting ng Security Program:

• PiliinSecurity Program mula sa listahan ,

• Pangalan ay maaaring magingbaguhin ang i field Baguhin ang Security Program Pangalan *) ,

• Baguhinlahat ng mga rollers na-set sa ninanais na halaga ,

• Piliinzone kung kinakailangang (Security Zone Nakatalagang *) ,

• Pindutinpindutan (Update Security Program *) ,

• UlitinAng lahat ng mga hakbang para sa lahat ng mga kinakailangan Programa sa Seguridad.

16channel analog Upang Digital Converter.

CommManagernilagyan sa 16 ADC input na may resolution 10b (scale < 0 ; 1023>) , at boltahe hanay < 0 ; 3.3V) .

Anumanganalog sensor , pinapatakbo mula sa 3.3V ay maaaring konektado sa ADC input.Itoay maaaring maging anumang ng: temperatura , liwanag , halumigmig , presyon , gas ,hangin , atbp.

Sistemamaaaring naka-scale para sa mga sensor na may linear scale (y = a * x + b) , na nagbibigay-daaneksaktong sukatan mula sa analog sensor ng e.g.LM335 , LM35 , Boltahe , porsiyento% , porsiyento Baliktad scale % , ay awtomatikong nilikha sa sistema.

Ibasensor ay maaaring matukoy pagpapasok ng mga halaga ng equation sa configuration filepara sa sensor uri.Nonlinear scale sensor inilarawan sa talaan ngconversion (sa pagitan ng tunay na halaga at halaga ng porsyento) na binubuo 1024puntos e.g.nabuo mula sa mga application ng matematika.

Analogsensor ay dapat na maliit na kasalukuyang ng trabaho at ibinigay mula sa 3.3V ngCommManager.Ilang mga sensor ay hindi nangangailangan ng power supply ng e.g.LM335 ,larawan diodes , larawan transistors , larawan resistors , thermistors ,dahil ay pinalakas ng Hilahin - Up resistors (4.7K) , sa power supply ng3.3V.

Samakakuha ng pinakamalaki katumpakan ng mga sensor ng koneksyon cable:

• dapatay shielded ,

• bilangmaikling hangga't maaari ,

• malayomula sa pagbaluktot pinagmumulan (GSM antennas , Pagsubaybay ng radyoabiso , mataas na kapangyarihan linya , atbp).

CommManagernaglalaman ng GSM Module , na maaari rin sineseryoso papangitin tamanghalaga ng pagsukat ng mga analog sensor ng pagdaragdag ng kanilang mga error.

Antenang GSM module o buong CommManager ay dapat na naka-install sa lokasyonkung saan ang malakas na GSM signal ay sinusukat.

Pinakamagalingay ang paraan upang suriin ang antas ng distortions bago plaster ng gusali na mayaktibo GSM module pagpapadala ng SMS at pagtanggap ng mga email.

Bawatchannel configuration ng analog sa Digital Converter ay maisasakatuparan saCommManagerCfg.exe application sa ” Analog sa Digital ConverterMga Setting ” * Tab.

Sabaguhin ADC parameter (“ Pagbabago Pinagana ” *) SaPangkalahatang * tab dapat mapili.

Pinaka-mahalagang pagpipilian pandaigdigang setting para sa direktang kontrol ng output (“ GamitinDirect Pagkontrol ng (limitasyon rollers sa 27) - walang Kaganapan kahuluganKinakailangan ” *) Na itinalaga para sa bawat channel na ito ay magpapagana ng bandilaawtomatikong Paglipat sa output na nakatuon sa ADC channel at pag-dropsa ibaba (Min Halaga *).Output ililipat off pagkatapos overstep (MaxHalaga *).Ito antas ng indibidwal na tinukoy para sa bawat ADC Programat bawat ADC channel.

Panlaliksa ang pagpipiliang ito allocates huling 8 rollers system (natitirang magagamit27) o 16 output sa normal na mode , kung saan ay nakatuon upang idirektakontrol ng output na ito bilang ADC output.Pagpili sa pagpipiliang ito freesmula sa magtatalaga sa mga kaganapan sa ADC antas ng , at ADC output ay kinokontrolsa lokal na aparato (walang e-execute ng kaganapan ng mga lokal na controller o iba pangisa).Sa Output mode Rollers may iba pang paraan upang makakuha ng lokal nakontrol ng ADC output.

BawatADC channel ang mga sumusunod na parameter at mga pagpipilian:

SensorPangalan : Pagbabago sa field na “ BaguhinAdc Input Pangalan ” *.

SensorUri : Standard uri LM335 ,LM35 , Boltahe , % , % Baliktad ( % Inv).User ay maaaring magdagdag ng mga bagong uri ng sensor ,sa pamamagitan ng pagdaragdag ng mga bagong pangalan upang maghain ng mga ADCSensorTypes.txt.Bukod pa rito filedapat na nilikha na may parehong pangalan bilang pangalan ng uri ng sensor , pagkatapos espasyo at 1sa 16 at extension ".txt ".Sa file na ito 1024 kasunodantas dapat umiiral.Teksto doesn't bagay para CommManager , lamang indexay naka-imbak at load sa controller.

NapakaliitHalaga (“ Min Halaga ” *) - Pagbabaibaba ang halaga na ito (isang beses sa panahon ng tawiran) - Kaganapan naka-imbak sa (ilalim ngKaganapan *) field ay ilulunsad at kaukulang output ay itatakda(Direct Output mode para sa ADC).

PinakamalakiHalaga (“ MaxHalaga ” *) - overstep sa itaasang halaga na ito (isang beses sa panahon ng tawiran) - Kaganapan naka-imbak sa (Sa paglipas ng Kaganapan *)field ay ilulunsad at kaukulang output-clear (saDirect Output mode para sa ADC).

PangyayariMin (Sa ilalim ng Kaganapan *) - Kaganapan upang tumakbo ,kung drop sa ibaba programed minimum na halaga (sa isang beses sa panahon ng tawiran) para sakasalukuyan ADC programa.

PangyayariMax (Sa paglipas ng Kaganapan *) - Kaganapan upang tumakbo ,kung overstep itaas programed maximum na halaga (sa isang beses sa panahon ng tawiran) para sakasalukuyang ADC programa.

Analogsa mga Programa ng Digital Converter.

ADCprograma ay binubuo ng lahat ng mga antas para sa bawat ADC channel.Hanggang sa 24 ADCmga programa ay maaaring nilikha para CommManager.

Itoay nagbibigay-daan sa agarang pagbabago ng lahat ng channel ADC antas ng , tinukoy bilang ADCprograma (e.g.para sa mga indibidwal na heating sa bahay) sa pamamagitan ng pagpapatakbo ng kaganapan.

Sabaguhin ang ADC programa:

• Pumiliprograma mula sa listahan.

• pangalan ay maaaring magingnagbago sa field (“ Baguhin ang Pangalan ng Programa ” *).

• Itakdalahat ng ADC antas ng (min , max) para sa kasalukuyang programa.

• Pindutinpindutan (“ Update Program ” *).

• Ulitinang mga hakbang na ito para sa lahat ng Programa.

3.4.3 .Socket at PCB Layout ng CommManager , LevelManager at iba pang mga malakingEthernet Controllers

Pinaka-ng eHouse controllers ay gumagamit ng dalawang hilera socket IDC kung saan pinagana napakamabilis na pag-install , deinstallation at serbisyo.Paggamit flat cablena 1mm sa lapad , hindi nangangailangan ng paggawa ng mga wholes para sa cable.

Pinhindi.1.may parihabang hugis sa PCB at Bilang karagdagan arrow sa sockettakpan.

Pinsbilang may hilera priority:

______________________________________________________________

| |

| |

|2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 4648 50 |

|1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 4547 49 |

| |

| __V________________________________________________________ |

ADCInput – Analog - sa - digital converter (ADC input) (0 ; 3 , 3V) sasumangguni sa GND – Huwag ikonekta ang anumang mga panlabas na potensyal na(IDC - 20)

1- Gnd/Groud (0V) 2 - Gnd/Ground (0V)

3- ADC SA 0 4 - ADC SA 8

5- ADC SA 1 6 - ADC SA 9

7- ADC SA 2 8 - ADC SA 10

9- ADC SA 3 10 - ADC SA 11

11- ADC SA 4 12 - ADC SA 12

13- ADC SA 5 14 - ADC SA 13

15- ADC SA 6 16 - ADC SA 14

17- ADC SA 7 18 - ADC SA 15

19- VDD (+3 , 3V) 20 - VDD (+3 , 3V) - Nangangailangan ng pag-install ng risistor100 OM para sa kasalukuyang limitasyon para sa powering ng mga analog sensor

Digital inputDirektang - (ON/Off) maikling o idiskonekta sa lupa ng controller(Huwag kumonekta anumang panlabas na mga potensyal na) (IDC - 16)

1- Digital Input 1 * 2 - Digital Input 2 *

3- Digital Input 3 * 4 - Digital Input 4 *

5- Digital Input 5 * 6 - Digital Input 6 *

7- Digital Input 7 * 8 - Digital Input 8 *

9- Digital Input 9 * 10 - Digital Input 10 *

11- Digital Input 11 * 12 - Digital Input 12 *

13- Digital Input 13 * 14 - Digital Input 14 *

15- Digital Input 15 * 16 - GND

Inputmaaaring inilalaan sa loob depende sa uri ng hardware omagsusupil.Huwag ikonekta.Maaaring maging sanhi Permanenteng sirain ngmagsusupil.

DigitalInput pinalawig na - (0 ; 3.3V) - (On/Off) maikling o idiskonekta salupa ng controller (Huwag kumonekta anumang panlabas na mga potensyal na(IDC - 50PIN) (Bersyon 1)

1- Digital Input 1 2 - Digital Input 2

3- Digital Input 3 4 - Digital Input 4

5- Digital Input 5 6 - Digital Input 6

7- Digital Input 7 8 - Digital Input 8

9- Digital Input 9 10 - Digital Input 10

11- Digital Input 11 12 - Digital Input 12

13- Digital Input 13 14 - Digital Input 14

15- Digital Input 15 16 - Digital Input 16

17- Digital Input 17 18 - Digital Input 18

19- Digital Input 19 20 - Digital Input 20

21- Digital Input 21 22 - Digital Input 22

23- Digital Input 23 24 - Digital Input 24

25- Digital Input 25 26 - Digital Input 26

27- Digital Input 27 28 - Digital Input 28

29- Digital Input 29 30 - Digital Input 30

31- Digital Input 31 32 - Digital Input 32

33- Digital Input 33 34 - Digital Input 34

35- Digital Input 35 36 - Digital Input 36

37- Digital Input 37 38 - Digital Input 38

39- Digital Input 39 40 - Digital Input 40

41- Digital Input 41 42 - Digital Input 42

43- Digital Input 43 44 - Digital Input 44

45- Digital Input 45 46 - Digital Input 46

47- Digital Input 47 48 - Digital Input 48

49- GND 50 - GND - (Para sa pagkonekta/pagpapaikli ng mga input)

Ilanbersyon ng Controllers nilagyan sa 6 IDC - 10 socket sa halipIDC - 50 (Bersyon 2).

DigitalInput pinalawig na - (0 ; 3.3V) - (On/Off) maikling o idiskonekta salupa ng controller (Huwag kumonekta anumang panlabas na mga potensyal na(IDC - 10PIN) (Bersyon 2)

1- Digital Input (n * 8) +1 2 - Digital Input (n * 8) +2

3- Digital Input (n * 8) +3 4 - Digital Input (n * 8) +4

5- Digital Input (n * 8) +5 6 - Digital Input (n * 8) +6

7- Digital Input (n * 8) 7 8 - Digital Input (n * 8) 8

9- GND controller lupa 10 - GND controller lupa – para sapagkonekta/pagpapaikli ng mga input

DigitalOutput 1 (RELAYS out 1) – output sa relay driver para sadirektang koneksyon ng relay inductor (IDC - 50)

1- VCCDRV – Relay Inductor supply ng kapangyarihan (12 V hindi UPS)(Clamping diode para sa pagprotekta ng mga driver laban sa mataas na boltaheinduction)

2- VCCDRV - Relay Inductor supply ng kapangyarihan (12 V hindi UPS) (clampingdiode para sa pagprotekta ng mga driver laban sa mataas na boltahe induction)

3- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.1 - Drive/magpaandar buhat sa malayo 1 direksyon A (CM)

4- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.2 - Drive/magpaandar buhat sa malayo 1 direksyon B (CM)

5- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.3 - Drive/magpaandar buhat sa malayo 2 direksyon A (CM)

6- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.4 - Drive/magpaandar buhat sa malayo 2 direksyon B (CM)

7- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.5 - Drive/magpaandar buhat sa malayo 3 direksyon A (CM)

8- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.6 - Drive/magpaandar buhat sa malayo 3 direksyon B (CM)

9- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.7 - Drive/magpaandar buhat sa malayo 4 direksyon A (CM)

10- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.8 - Drive/magpaandar buhat sa malayo 4 direksyon B (CM)

11- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.9 - Drive/magpaandar buhat sa malayo 5 direksyon A (CM)

12- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.10 - Drive/magpaandar buhat sa malayo 5 direksyon B (CM)

13- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.11 - Drive/magpaandar buhat sa malayo 6 direksyon A (CM)

14- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.12 - Drive/magpaandar buhat sa malayo 6 direksyon B (CM)

15- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.13 - Drive/magpaandar buhat sa malayo 7 direksyon A (CM)

16- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.14 - Drive/magpaandar buhat sa malayo 7 direksyon B (CM)

17- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.15 - Drive/magpaandar buhat sa malayo 8 direksyon A (CM)

18- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.16 - Drive/magpaandar buhat sa malayo 8 direksyon B (CM)

19- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.17 - Drive/magpaandar buhat sa malayo 9 direksyon A (CM)

20- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.18 - Drive/magpaandar buhat sa malayo 9 direksyon B (CM)

21- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.19 - Drive/direksyon ng magpaandar buhat sa malayo 10 A (CM)

22- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.20 - Drive/magpaandar buhat sa malayo 10 direksyon B (CM)

23- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.21 - Drive/direksyon ng magpaandar buhat sa malayo 11 A (CM)

24- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.22 - Drive/magpaandar buhat sa malayo 11 direksyon B (CM)

25- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.23 - Drive/direksyon ng magpaandar buhat sa malayo 12 A (CM)

26- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.24 - Drive/magpaandar buhat sa malayo 12 direksyon B (CM)

27- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.25 - Drive/direksyon ng magpaandar buhat sa malayo 13 A (CM)

28- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.26 - Drive/magpaandar buhat sa malayo 13 direksyon B (CM)

29- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.27 - Drive/direksyon ng magpaandar buhat sa malayo 14 A (CM)

30- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.28 - Drive/magpaandar buhat sa malayo 14 direksyon B (CM)

31- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.29 - Drive/direksyon ng magpaandar buhat sa malayo 15 A (CM)

32- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.30 - Drive/magpaandar buhat sa malayo 15 direksyon B (CM)

33- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.31 - Drive/direksyon ng magpaandar buhat sa malayo 16 A (CM)

34- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.32 - Drive/magpaandar buhat sa malayo 16 direksyon B (CM)

35- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.33 - Drive/direksyon ng magpaandar buhat sa malayo 17 A (CM)

36- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.34 - Drive/magpaandar buhat sa malayo 17 direksyon B (CM)

37- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.35 - Drive/direksyon ng magpaandar buhat sa malayo 18 A (CM)

38- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.36 - Drive/magpaandar buhat sa malayo 18 direksyon B (CM)

39- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.37 - Drive/direksyon ng magpaandar buhat sa malayo 19 A (CM)

40- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.38 - Drive/magpaandar buhat sa malayo 19 direksyon B (CM)

41- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.39 - Drive/direksyon ng magpaandar buhat sa malayo 20 A (CM)

42- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.40 - Drive/magpaandar buhat sa malayo 20 direksyon B (CM)

43- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.41 - Drive/direksyon ng magpaandar buhat sa malayo 21 A (CM)

44- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.42 - Drive/magpaandar buhat sa malayo 21 direksyon B (CM)

45- GND/Ground 0V ng controller

46- GND/Ground 0V

47- GND/Ground 0V

48- PWM 1 (PWM Dimmer walang 1 o Red kulay para sa RGB TTL – walakapangyarihan driver) 3.3V/10mA (para sa direktang kontrol ng humantong diode ng PowerDriver opto - isolator)

49- PWM 2 (PWM Dimmer walang 2 o Green kulay para sa RGB TTL – walakapangyarihan driver) 3.3V/10mA (para sa direktang kontrol ng humantong diode ng PowerDriver opto - isolator)

50- PWM 3 (PWM Dimmer walang 3 o Blue kulay para sa RGB TTL – walakapangyarihan driver) 3.3V/10mA (para sa direktang kontrol ng humantong diode ng PowerDriver opto - isolator)

DigitalOutput 2 (RELAYS out 2) – output sa relay driver para sadirektang koneksyon ng relay inductor (IDC - 50)

1- VCCDRV – Relay Inductor supply ng kapangyarihan (12 V hindi UPS)(Clamping diode sa pagprotekta ng mga driver laban sa mataas na boltahe induction)

2- VCCDRV - Relay Inductor supply ng kapangyarihan (12 V hindi UPS) (clampingdiode sa pagprotekta ng mga driver laban sa mataas na boltahe induction)

3- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.43 - Drive/direksyon ng magpaandar buhat sa malayo 22 A (CM)

4- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.44 - Drive/magpaandar buhat sa malayo 22 direksyon B (CM)

5- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.45 - Drive/direksyon ng magpaandar buhat sa malayo 23 A (CM)

6- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.46 - Drive/magpaandar buhat sa malayo 23 direksyon B (CM)

7- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.47 - Drive/direksyon ng magpaandar buhat sa malayo 24 A (CM)

8- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.48 - Drive/magpaandar buhat sa malayo 24 direksyon B (CM)

9- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.49 - Drive/direksyon ng magpaandar buhat sa malayo 25 A (CM)

10- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.50 - Drive/magpaandar buhat sa malayo 25 direksyon B (CM)

11- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.51 - Drive/direksyon ng magpaandar buhat sa malayo 26 A (CM)

12- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.52 - Drive/magpaandar buhat sa malayo 26 direksyon B (CM)

13- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.53 - Drive/direksyon ng magpaandar buhat sa malayo 27 A (CM)

14- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.54 - Drive/magpaandar buhat sa malayo 27 direksyon B (CM)

15- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.55 - Drive/direksyon ng magpaandar buhat sa malayo 28 A (CM)

16- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.56 - Drive/magpaandar buhat sa malayo 28 direksyon B (CM)

17- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.57 - Drive/direksyon ng magpaandar buhat sa malayo 29 A (CM)

18- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.58 - Drive/magpaandar buhat sa malayo 29 direksyon B (CM)

19- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.59 - Drive/direksyon ng magpaandar buhat sa malayo 30 A (CM)

20- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.60 - Drive/magpaandar buhat sa malayo 30 direksyon B (CM)

21- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.61 - Drive/direksyon ng magpaandar buhat sa malayo 31 A (CM)

22- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.62 - Drive/magpaandar buhat sa malayo 31 direksyon B (CM)

23- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.63 - Drive/direksyon ng magpaandar buhat sa malayo 32 A (CM)

24- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.64 - Drive/magpaandar buhat sa malayo 32 direksyon B (CM)

25- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.65 - Drive/direksyon ng magpaandar buhat sa malayo 33 A (CM)

26- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.66 - Drive/magpaandar buhat sa malayo 33 direksyon B (CM)

27- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.67 - Drive/direksyon ng magpaandar buhat sa malayo 34 A (CM)

28- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.68 - Drive/magpaandar buhat sa malayo 34 direksyon B (CM)

29- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.69 - Drive/direksyon ng magpaandar buhat sa malayo 35 A (CM)

30- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.70 - Drive/magpaandar buhat sa malayo 35 direksyon B (CM)

31- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.71 - Drive/direksyon ng magpaandar buhat sa malayo 36 A (CM)

32- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.72 - Drive/magpaandar buhat sa malayo 36 direksyon B (CM)

33- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.73 - Drive/direksyon ng magpaandar buhat sa malayo 37 A (CM)

34- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.74 - Drive/magpaandar buhat sa malayo 37 direksyon B (CM)

35- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.75 - Drive/direksyon ng magpaandar buhat sa malayo 38 A (CM)

36- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.76 - Drive/magpaandar buhat sa malayo 38 direksyon B (CM)

37- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.77 - Drive/direksyon ng magpaandar buhat sa malayo 39 A (CM)

38- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.78 - Drive/magpaandar buhat sa malayo 39 direksyon B (CM)

39- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.79 - Drive/direksyon ng magpaandar buhat sa malayo 40 A (CM)

40- Digital output sa relay driver para sa direktang koneksyon relayinductor (12V/20mA) walang.80 - Drive/magpaandar buhat sa malayo 40 direksyon B (CM)

41- GND/0V Ground ng controller

42- GND/0V Ground ng controller

43- GND/0V Ground ng controller

44- GND/0V Ground ng controller

45- PWM 1 (Panloob na kapangyarihan ng driver ng PWM walang 1 o Red para sa RGB 12v/1A)

46- PWM 1 (Panloob na kapangyarihan ng driver ng PWM walang 1 o Red para sa RGB 12v/1A)

47- PWM 2 (Panloob na kapangyarihan ng driver ng PWM walang 2 o Green para sa RGB 12v/1A)

48- PWM 2 (Panloob na kapangyarihan ng driver ng PWM walang 2 o Green para sa RGB 12v/1A)

49- PWM 3 (Panloob na kapangyarihan ng driver ng PWM walang 3 o Blue para sa RGB 12v/1A)

50- PWM 3 (Panloob na kapangyarihan ng driver ng PWM walang 3 o Blue para sa RGB 12v/1A)

KapangyarihanDC (4 - PIN Socket) Power Supply para sa

1- Input (+5 V/2A powering GSM Module)

2- GND/Ground/0V

3- GND/Ground/0V

4- Input (+5 12 V)/0.5A powering controller may UPS –walang harang na power supply ng

Ethernet- koneksyon ng socket RJ45 sa LAN (10MBs) network

Accu- Nagtitipon (3.7V/600mAH) para sa GSM module

1+ Nagtitipon

2- GND

eHouse1 - (RJ45) Socket para sa koneksyon sa eHouse 1 (RS - 485) data bus sahybrid na-install (lamang CM)

1 ,2 - GND/Ground (0V)

3 ,4 - VCC 12 V , konektado sa suplay ng kapangyarihan (12 V sa kapangyarihan DCsocket) hindi kumonekta.

5 - TX + (pagpapadala output positibong) kaugalian

6 - TX - (Pagpapadala ng output negatibo) kaugalian

7 - Rx - (Reception output negatibong) kaugalian

8 - Rx + (reception output positibong) kaugalian

Saksakansumunod sa RoomManager , ExternalManager , HeatManager karaniwang hindirs232 - 485 converter , kahit na tawiran cable ay kinakailangan upang kumonekta saeHouse1 sistema.

TX +< - > Rx +

TX -< - > Rx -

Rx +< - > TX +

Rx -< - > TX -

HWOUT1 ,HWOUT2 , HWOUT3 , HWOUT4 , ALARMLIGHT , ALARMMONITORING , ALARMHORN –Magtayo - sa relay switch (Karaniwan Isinara , Karaniwan , Karaniwan bukas)(CM)

ALARMLIGHT– Babala liwanag mula sa sistema ng seguridad ng CM

ALARMHORN- Horn ng alarma mula sa sistema ng seguridad ng CM

ALARMMONITORING– Pagmamanman ng alarm para sa abiso ng alarma sa seguridad ahensiya CM(Radio - linya activation)

HWOUTx– Hardware output na nakatuon controllers (hinaharap sa mga layuning)

Connectorsnumero mula sa kaliwa sa kanang bahagi

1- NC Karaniwan sarado/konektado (sa COM walang powering relay) ,pagkakakonekta ang kapag ay pinalakas ang relay

2- COM/Karaniwang ,

3- WALANG Karaniwan Binuksan (sa COM walang powering ang relay) na konektado saCOM kapag ang relay ay pinalakas.

I2C1 ,I2C2 , SPI1 , SPI2 , UARTS TTL , PGM – Pagpapalawak ng mga puwang ng serialinterface

Gumawahindi ikonekta ang mga panlabas na mga aparatong labas nakalaang mga extension ng eHousemga aparatong.Komunikasyon ng mga interface ng mga ibang variant ng eHousecontrollers. Pins ay maaaring konektado sa DigitalInput , Output , ADC input direkta sa mga signal sa microcontrollernang walang anumang proteksyon. Koneksyon sa iba pang mga signal/voltagesmaaaring maging sanhi ng permanenteng controller sirain.

3.5.Isa at Dedicated Ethernet Controllers.

Arkitekturaat disenyo ng Ethernet controllers ay batay sa microcontroller(Microprocessor).

Silamagkaroon ng isang malaking halaga ng mga mapagkukunan ng hardware , interface , digitalat analog ako/O upang isagawa ang anumang ninanais na function para sapermanenteng kontrol room , espesyal na permises o electricalkagamitan.
Talaga , mayroong dalawang pangunahing uri ng mga controllers(Hardware na batay sa PCB):

Karaniwancontrollers batay sa konstruksiyon ng EthernetRoomManager ,EthernetHeatManager , EthernetSolarManager:

• Pataas35 digital output

• Pataas12 digital input

• Pataassa 16 pagsukat ng input - Analog - sa - digital (0 , 3.3 V)

• Pataas3 dimmers PWM/DC o 1 RGB

• InfraredReceiver at transmiter

• Angdalawang serial port , RS - 232 TTL

  Malakicontrollers batay sa konstruksiyon ng CommManager , LevelManager



• Pataas80 digital output

• Pataas48 digital input

• Pataas3 dimmers PWM/DC o 1 RGB

• RS - 232TTL , RS - 485 Full Duplex

• GSM/ SMS

• Pataas8 digital output may sa bumuo sa relays

• Kuwentong de seryeinterface I2C , SPI para sa system expansion

LahateHouse controllers ay binuo - sa bootloader (ito ay posible upang i-uploadanumang firmware sa ang controller sa loob ng parehong hardware/equipment)mula sa CommManagerCfg application.Firmware ay maaaring maging indibidwalnakasulat/baguhin o nababagay (batay sa karaniwang controllers eHousetemplate – serial bersyon ng ERM controllers , LM , CM , EHM ,ESM).Firmware ay naka-encrypt at reverse enginiering ay sa halip hindipangkomersyo nabigyang-katarungan.
