IoT/IIoT GSM (@City GSM)


System IoT/IIoT GSM jest inteligentnym rozwiązaniem systemu Internetu Rzeczy z interfejsem GSM:
  • IoT - Internetu Rzeczy (Internet of Things)
  • IIoT - Przemysłowy Internet Rzeczy (Industry Internet of Things)
  • BAS - bezprzewodowe rozszerzenia systemu automatyki budynku eHouse WiFi, Ethernet, PRO (Building Automation System)
  • BMS - bezprzewodowe rozszerzenia systemu zarządzania budynkiem eHouse BMS (Building Management Systems)
  • BIM - bezprzewodowe sensory będące rozszerzeniem eHouse BIM (Building Information Modeling)
  • bezprzewodowe rozszerzenia "aktory" urządzeń wykonawczych

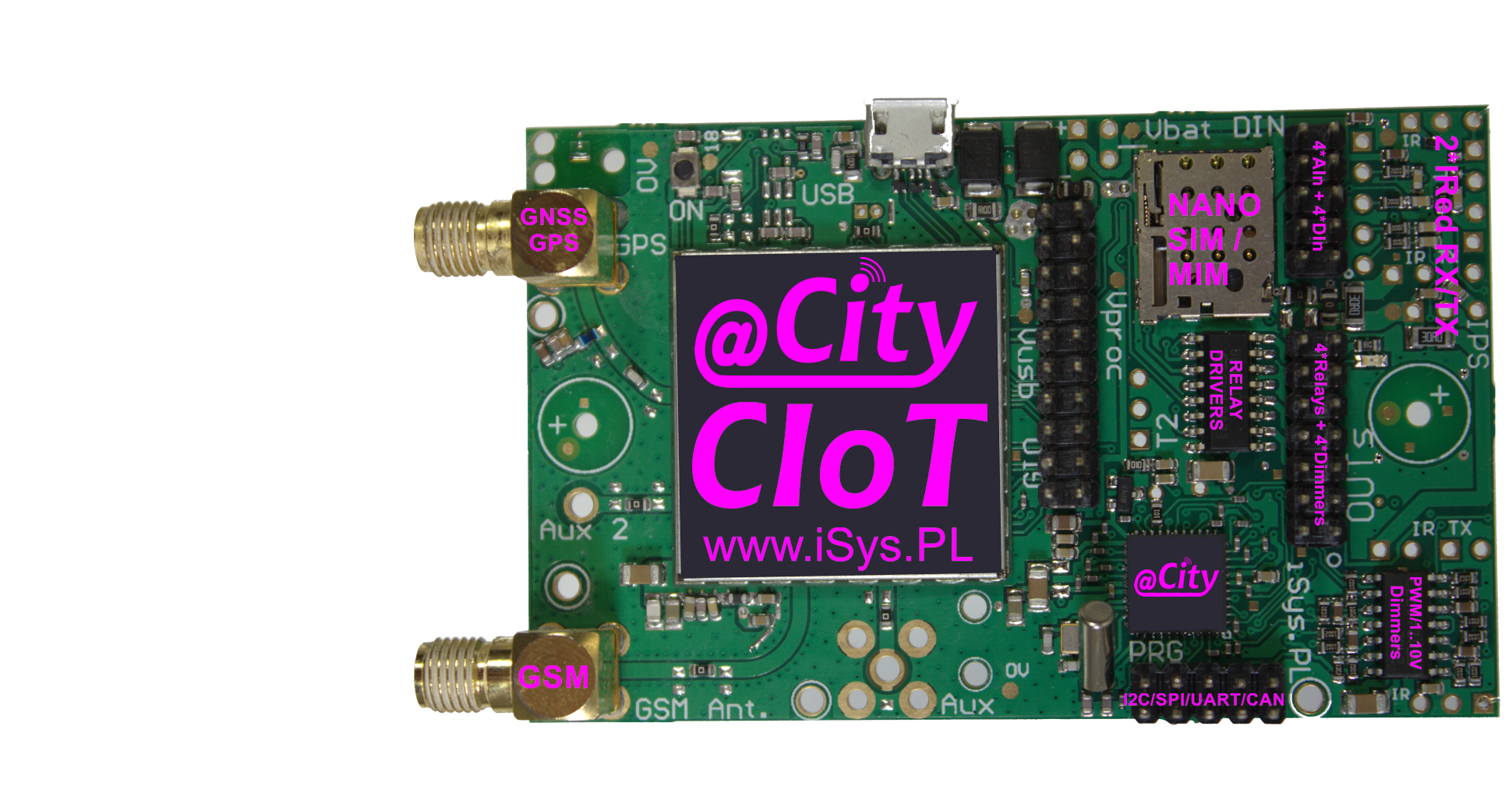

System IIoT GSM Składa się z:
  • sterowników montowanych w lampach, urządzeniach, maszynach
  • serwera systemu eHouse.PRO / @City IoT (mikrokomputera) integrującego wszystkie sterowniki LoRaWAN/GSM i inne we wspólny system eHouse Hybrid/BMS +@City
  • platformy/chmury @City IoT
Sterownik może być wmontowany do istniejącego urządzenia, lampy oświetleniowej, puszki elektrycznej lub obudowy czujnika.
IoT/IIoT, Smart City, Smart Lighting LoRaWAN
IoT/IIoT, Smart City, Smart Lighting LoRaWAN
Pozwala to na integrację i wspólną pracę dowolnego urządzenia w systemie eHouse oraz @City IoT dla bardziej rozproszonych aplikacji.
Może on pracować pod nadzorem serwera eHouse PRO/BMS/Hybrid, @City integrującego inne interfejsy komunikacyjne przewodowe i bezprzewodowe dostępne w systemie eHouse i @City IoT.
Dostępne są systemy: eHouse RF, eHouse WiFi, IoT/IIoT LoRaWAN, IoT/IIoT GSM 2G..4G/CATM1/NBIoT lub przewodowe eHouse CAN, eHouse RS485/422, eHouse Ethernet, eHouse PRO.
Tworzenie systemu hybrydowego pozwala na dowolny wybór architektury komunikacyjnej, jeśli jest to uwarunkowane wymaganiami technicznymi, preferencjami lub budżetem przedsięwzięcia.
System IIoT/IoT GSM posiada bardzo bogatą funkcjonalność i duże możliwości kastomizacji i konfiguracji:
  • Główny interfejs komunikacyjny GSM, 2G..4G (CATM1, NBIoT)
  • Opcjonalne sterowanie ze smartfona WWW
  • Praca pod nadzorem serwera eHouse PRO/BMS, @City IoT - mikrokomputer
  • Wbudowany odbiornik GPS/GNSS
  • Opcjonalny moduł sensorów MEMS
  • Interfejs szeregowy UART, RS-232TTL, RS-485
  • Interfejs szeregowy CAN
  • Możliwość pełnej kastomizacji na potrzeby aplikacji lub partnera
  • Możliwość aktualizacji oprogramowania i wgrania dedykowanego oprogramowania dla aplikacji oraz partnera
  • Wejścia pomiarowe analogowe ADC
  • Wyjście podczerwieni - do zdalnego sterowania zewnętrznymi urządzeniami/sterownikami (A/V, HiFi, RTV, Klimatyzacja, HVAC)
  • Wyjścia binarne (0..4) z driverami dla przekaźników - do włączania oświetlenia lub innych urządzeń
  • Wejścia binarne (0..4) (programowalne) - podłączenie czujników, włączników sterujących
  • Wejście podczerwieni - do zdalnego sterowania wszystkimi funkcjami bieżącego sterownika/urządzenia/lampy
  • Opcjonalne czujniki MEMS, SIoT na zewnętrznym module sensorów:
    • ciśnienia
    • 3 osiowy inklinometr
    • wilgotności
    • wibracji i przyśpieszenia
    • zbliżeniowy - proxymeter (4m) - Time of Flight
    • wyładowań atmosferycznych do 40km
    • poziomu oświetlenia
    • oświetlenia
    • rezystancji
    • zanieczyszczenia powietrza
    • 3 osiowy akcelerometr
    • koloru R, G, B, IR
    • pojemności
    • temperatury
    • zużycia prądu
    • wilgoci ziemi
    • oświetlenia ALS
    • 3 osiowy magnetometr
    • stężenia gazów
    • zbliżeniowy - proxymeter (10cm)
    • 3 osiowy żyroskop
    • cząstek stałych 1, 2.5, 4, 10um
  • 0..4 - Wyjścia PWM-DC lub 1..10V do ściemniania zasilaczy LED:
    • Bezpośrednie zasilanie diod dużej mocy
    • Regulacja obrotów silników lub wentylatorów
    • Regulacja Koloru RGBW (3 lub 4 kanały) - Ambient, Dekoracyjne, Alarmowe, Ewakuacyjne
    • Regulacja prądu diod podczerwonych - dodatkowe ogrzewanie stanowiska pracy i utrzymanie indywidualnego komfortu cieplnego przy biurku
    • Regulacja Temperatury Bieli 2 kanały (dla białego ciepłego i zimnego)
    • Regulacja prądu diod specjalnych (COB, PowerLed, IR, UVA + UVB + UVC, laserowych) i dużej mocy

Dodatkowe funkcje sterownika GSM+GPS


  • sensor/czujnik 3 osiowy żyroskop GSM+GPS
  • sensor/czujnik pojemności GSM+GPS
  • sensor/czujnik ciśnienia GSM+GPS
  • sensor/czujnik zbliżeniowy - proxymeter (10cm) GSM+GPS
  • sensor/czujnik wyładowań atmosferycznych do 40km GSM+GPS
  • sensor/czujnik zanieczyszczenia powietrza GSM+GPS
  • sensor/czujnik wilgoci ziemi GSM+GPS
  • sensor/czujnik prądu/napięcia GSM+GPS
  • sensor/czujnik rezystancji GSM+GPS
  • sensor/czujnik wilgotności GSM+GPS
  • sensor/czujnik 3 osiowy inklinometr GSM+GPS
  • sensor/czujnik 3 osiowy magnetometr GSM+GPS
  • sensor/czujnik koloru R, G, B, IR GSM+GPS
  • sensor/czujnik wibracji i przyśpieszenia GSM+GPS
  • sensor/czujnik temperatury GSM+GPS
  • sensor/czujnik poziomu oświetlenia GSM+GPS
  • sensor/czujnik oświetlenia GSM+GPS
  • sensor/czujnik 3 osiowy akcelerometr GSM+GPS
  • sensor/czujnik oświetlenia ALS GSM
  • sensor/czujnik stężenia gazów GSM+GPS
  • sensor/czujnik zużycia prądu GSM+GPS
  • sensor/czujnik cząstek stałych 1, 2.5, 4, 10um GSM+GPS
  • sensor/czujnik zbliżeniowy - proxymeter (4m) - Time of Flight GSM+GPS

  • konwerter/bramka UART <=> GSM+GPS
  • konwerter/bramka NFC <=> GSM+GPS
  • konwerter/bramka podczerwieni <=> GSM+GPS
  • konwerter/bramka CAN <=> GSM+GPS
  • konwerter/bramka RS-485 <=> GSM+GPS
  • konwerter/bramka RS-422 <=> GSM+GPS
  • konwerter/bramka RS-232 <=> GSM+GPS
  • konwerter/bramka Dali <=> GSM+GPS
  • konwerter/bramka BACNet <=> GSM+GPS
  • konwerter/bramka DMX <=> GSM+GPS
  • konwerter/bramka Modbus RTU <=> GSM+GPS



Dodatkowe funkcje serwera @City IoT, eHouse


Serwer pozwala między innymi:
  • BIM - Building Information Modeling. Zbieranie informacji i ich przetwarzanie
  • Archiwizowanie danych, tworzenie raportów, zapis w bazach danych
  • Tworzenie dedykowanych algorytmów do zmiany lub rozszerzenia funkcjonalności systemu
  • Sterowanie przez WWW (html - link), SMS
  • Integracje BACNet IP, ModBus TCP, MQTT,UDP, TCP, UDP+TCP, system plików, baza danych
  • praca lokalna lub/i przez chmurę eHouse lub @City IoT
  • praca zdalna łączność bezpośrednia (stały publiczny adres IP) lub pośredni przez eHouse Proxy Server



Wstępna Konfiguracja i inicjalizacja Systemu


  • Wersja dla chmury i lokalna
  • możliwość zdalnej konfiguracji wstępnej systemu (chmura)
  • Wybór styli CSS wyświetlania poszczególnych ekranów (motywy)
  • Konfiguracje domyślne sterowników
  • Domyślne nazwy sterowników, wyjść, wejść, ściemniaczy, czujników
  • Konfiguracje indywidualnych sterowników - (zmodyfikowana konfiguracja od domyślnych)
  • Nazwy sterowników Indywidualnych: wyjść, wejść, ściemniaczy, czujników
  • Dodawanie/Usuwanie domyślnych zakresów sterowników
  • Dodawanie/Usuwanie indywidualnych sterowników (zmodyfikowana konfiguracja od domyślnych)

Edycja Nazw


Sygnały zaczynające się od @ nie są wyświetlane na panelu. Analogicznie nie zmienione nazwy (output .., input, dimmer ..). Nazwy te są wyświetlane w kontrolkach do wizualizacji i zdalnego sterowania systemem.
  • Nazwa sterownika indywidualnego lub prefix dla nazw domyślnych
  • Nazwy poszczególnych wyjść on/off
  • Nazwy wejść binarnych (on/off)
  • Nazwy wejść pomiarowych (ADC) i typ czujnika pomiarowego
  • Nazwy ściemniaczy pojedynczych i RGB
  • Nazwy napędów (wyjścia podwójne)
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse WiFi - Nadawanie nazw dla szablonów (domyślnych) i indywidualnych sterowników

Konfiguracja zaawansowana sterowników


Pozwala na wstępną konfigurację szablonów dla wszystkich nowych sterowników jak również konfigurację indywidualną sterowników (różnych od szablonu).

Wstępna konfiguracja wejść binarnych sterownika - domyślna lub indywidualna


  • Invert (tryb odwrócony wejścia 0->1)
  • Alarm (aktywacja funkcji alarmu)
  • Alarm Delay (opóźnienie aktywacji alarmu - jeśli sygnał zniknie przed tym czasem nie zostanie on aktywowany)
  • Remember State (czas pamiętania włączenia wejścia)
  • Event (opis zdarzenia/komendy)
  • Direct Event (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *)
  • Disable Execution (blokada uruchomienia komendy przywiązanej do aktywacji wejścia)
  • Run Uruchomienie komendy konfiguracyjnej - zapisanie do kolejki (konfiguracja w chmurze)
  • Copy Generowanie kodu zdarzenia dla konfiguracji danego wejścia do skopiowania przez schowek.
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse WiFi - Konfiguracja wejść binarnych

Wstępna konfiguracja wyjść binarnych (on/off) sterownika - domyślna lub indywidualna


Zawartość tego panela ma kilka funkcji:
  • tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji - zapis do kolejki (Run)
  • tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do skopiowania przez schowek (Copy)
  • wstępną konfigurację sterownika (po każdorazowym resecie). Aktualny stan wszystkich pól jest zapisany na serwerze systemu po naciśnięciu wspólnego przycisku "Update Settings"
Poszczególne opcje konfiguracji dla każdego wyjścia:
  • Disable Blokada zmiany stanu wyjścia. Ignorowanie komend sterujących dla pojedynczego wyjścia (np. gdy jest używane jako wyjście podwójne do sterowania napędami/zaworami)
  • Admin Pozwala na zmianę niektórych opcji jak na przykład Disable)
  • Repeats Ilość powtórzeń włączenia wyjścia (tryb cykliczny)
  • Time On Czas włączenia wyjścia (dla komendy On/Toggle). Po upływie tego czasu wyjście się wyłączy.
  • Time Off Czas wyłączenia wyjścia. Parametr ten ma znaczenia jeśli liczba powtórzeń Repeats jest większa od zera
  • Run Uruchomienie komendy konfiguracyjnej lub sterującej wyjściem - zapisanie do kolejki (konfiguracja/uruchomienie w chmurze)
  • Copy Generowanie kodu zdarzenia dla konfiguracji lub sterowania danym wyjścia do skopiowania przez schowek (clipboard).
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse 	WiFi - Konfiguracja wyjść binarnych

Wstępna konfiguracja wyjść podwójnych (otwórz/stop/zamknij) sterownika {sterowanie napędami} - domyślna lub indywidualna


  • tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji - zapis do kolejki (Run)
  • tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do skopiowania przez schowek (Copy)
  • wstępną konfigurację sterownika (po każdorazowym resecie). Aktualny stan wszystkich pól jest zapisany na serwerze systemu po naciśnięciu wspólnego przycisku "Update Settings"
Poszczególne opcje konfiguracji dla każdej pary wyjść:
  • Disable Blokada zmiany stanu wyjść. Ignorowanie komend sterujących dla podwójnych wyjść (np. gdy jest używane jako wyjście pojedyncze do sterowania napędami/zaworami)
  • Admin Pozwala na zmianę niektórych opcji jak na przykład Disable , Somfy)
  • Somfy tryb sterowania napędami ze sterownikiem Somfy (1 linia - otwórz, 2 linia - zamknij, obie linie - stop). Wybór tego trybu dla zwykłego napędu może spowodować uszkodzenie napędu ze względu na jednoczesne włączenie obu kierunków dla funkcji stop
  • Repeats Ilość powtórzeń włączenia wyjść (tryb cykliczny)
  • Time On Czas włączenia wyjść (dla komendy Open/Close). Po upływie tego czasu wyjście się wyłączy.
  • Time Off Czas wyłączenia wyjść. Parametr ten ma znaczenia jeśli liczba powtórzeń Repeats jest większa od zera
  • Run Uruchomienie komendy konfiguracyjnej lub sterującej wyjściem - zapisanie do kolejki (konfiguracja/uruchomienie w chmurze)
  • Copy Generowanie kodu zdarzenia dla konfiguracji lub sterowania danym wyjścia do skopiowania przez schowek (clipboard).
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse 	WiFi - Konfiguracja wyjść binarnych

Wstępna konfiguracja wejść pomiarowych (ADC) sterownika - domyślna lub indywidualna


  • Invert tryb odwrócony wejścia (100%-x)
  • Alarm Low (aktywacja funkcji alarmu przy obniżeniu wartości poniżej zaprogramowanego progu dolnego)
  • Alarm High (aktywacja funkcji alarmu przy obniżeniu wartości powyżej zaprogramowanego progu górnego)
  • Alarm Delay (opóźnienie aktywacji alarmu - jeśli wartość wróci do zakresu pomiędzy (min,max) przed upływem tego czasu - nie zostanie on aktywowany)
  • Low Event (opis zdarzenia/komendy)
  • Low Direct (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *) dla zmniejszenia się wartości mierzonej poniżej zaprogramowanego progu dolnego
  • Low Level Poziom minimalny (dolny)
  • OK Event (opis zdarzenia/komendy)
  • OK Direct (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *) dla wartości mierzonej w zakresie (min,max) - tylko przy zmianie jednego z progów (min lub max)
  • High Event (opis zdarzenia/komendy)
  • High Direct (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *) dla zwiększenia się wartości mierzonej powyżej zaprogramowanego progu górnego
  • High Level Poziom maksymalny (górny)
  • Event Disable (blokada uruchomienia komend przywiązanych do wejścia)
  • Admin Pozwala na zmianę niektórych opcji jak na przykład Invert
  • Run Uruchomienie komendy konfiguracyjnej - zapisanie do kolejki (konfiguracja w chmurze)
  • Copy Generowanie kodu zdarzenia dla konfiguracji danego wejścia do skopiowania przez schowek.
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse WiFi - Konfiguracja wejść pomiarowych (ADC)

Wstępna konfiguracja wyjść regulowanych PWM/1..10V (0..100%) sterownika {ściemnianie oświetlenia lub zasilaczy LED} - domyślna lub indywidualna


  • tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji - zapis do kolejki (Run)
  • tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do skopiowania przez schowek (Copy)
  • wstępną konfigurację sterownika (po każdorazowym resecie). Aktualny stan wszystkich pól jest zapisany na serwerze systemu po naciśnięciu wspólnego przycisku "Update Settings"
Poszczególne opcje konfiguracji dla każdego wyjścia PWM lub 1..10V:
  • Disable Blokada wyjścia ściemniacza. Ignorowanie komend sterujących dla ściemniaczy (np. gdy jest używane jako wyjście binarne)
  • Admin Pozwala na zmianę niektórych opcji jak na przykład Disable , MIN, MAX)
  • Min wartość minimalna (0..100%) lub (0..255). Wartość sygnału jest zawsze większy lub równy od tej wielkości
  • Value docelowa wartość (0..100%) lub (0..255). Wartość sygnału dąży do tej wielkości
  • Mode tryb pracy ściemniacza
    • N/A brak zmiany
    • Stop zatrzymanie ściemniacza w bieżącym stanie
    • + wzrost wartości świecenia do wartości Max (o ile ściemniacz nie zostanie zatrzymany)
    • - spadek wartości świecenia do wartości Min (o ile ściemniacz nie zostanie zatrzymany)
    • Set natychmiastowe ustawienie poziomu ściemniacza
    • Toggle stop (jeśli ściemniacz w ruchu) lub zmiana wartości w przeciwnym kierunku (jeśli ściemniacz jest w stanie ustalonym)
    • -Value jednorazowe obniżenie wartości ściemniacza o wartość kroku
    • +Value jednorazowe zwiększenie wartości ściemniacza o wartość kroku
    • Params ustawienie dodatkowych parametrów ściemniacza
    • Modify modyfikacja ściemniacza
    • Inc wzrost wartości świecenia do wartości Max (o ile ściemniacz nie zostanie zatrzymany) + funkcje zaawansowane
    • Dec spadek wartości świecenia do wartości Min (o ile ściemniacz nie zostanie zatrzymany) + funkcje zaawansowane
    • Stop zatrzymanie ściemniacza w bieżącej pozycji
    • Change zmiana wartości ściemniacza
  • Step Wartość kroku zmiany
  • Max wartość minimalna (0..100%) lub (0..255). Wartość sygnału jest zawsze mniejszy lub równy od tej wielkości
  • Run Uruchomienie komendy konfiguracyjnej lub sterującej wyjściem - zapisanie do kolejki (konfiguracja/uruchomienie w chmurze)
  • Copy Generowanie kodu zdarzenia dla konfiguracji lub sterowania danym wyjścia do skopiowania przez schowek (clipboard).
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku Update Settings.
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse 	WiFi - Konfiguracja wyjść ściemniaczy


Pełna konfiguracja w formularzu jest zapisywana na serwerze (lokalnym lub chmury) po naciśnięciu przycisku Update Settings.
W przypadku konfiguracji w chmurze jest ona automatycznie kopiowana na serwer lokalny po resecie serwera lokalnego.
W przypadku konfiguracji lokalnej jest ona uruchamiana po naciśnięciu przycisku Write Config.
Aktualizacja oprogramowania sterownika jest wykonywana po kliknięciu przycisku Firmware Update.
Kastomizowany ekran konfiguracji i inicjalizacji systemu @Light, eHouse, @City - przyciski funkcyjne

Pełny Ekran Konfiguracji sterownika indywidualnego/szablonu


Pełny ekran konfiguracji i inicjalizacji systemu @Light, eHouse WiFi
IoT LoRaWAN/GSM dokumentacja sterowników
@Light, @City, IoT/IIoT GSM+GPS - Opcje
Platforma IoT/IIoT LoRaWAN/GSM
