@Light Perfect (WiFi) & COVID-19 SARS-CoV-2 KoronaVirus Killer


Inteligentny System oświetleniowy z możliwością sterylizacji pomieszczeń i miejsca pracy (unicestwienie 99.9% bakterii i wirusów w tym SARS-CoV-2, COVID-19, itd.)

@Light, Smart Lighting, Inteligentne Oświetlenie Obiektowe, WiFi, Podczerwień

@Light Perfect - Inteligentne oświetlenie obiektowe (Smart Lighting)


System @Light Perfect służy do sterowania - zarządza kompleksowym, zintegrowanym i wielofunkcyjnym oświetleniem najwyższej jakości:
  • oświetlenie sklepów
  • oświetlenie w magazynach
  • oświetlenie miejsca pracy
  • oświetlenie biurowe (boksy, open-space, kasy)
  • oświetlenie szpitali
  • oświetlenie w halach produkcyjnych
  • oświetlenie centrów handlowych
  • oświetlenie do dezynfekcji/sterylizacji w przewodach wentylacyjnych i anemostatach klimatyzacji i wentylacji
Podnosi on znacznie jakość światła wykorzystanego w biurze podczas pracy i zapewnia zdrowie i bezpieczeństwo pracowników w obliczu chorób zakaźnych, wirusów i bakterii.
Główne cechy systemu:
  • Podniesienie komfortu świetlnego w miejscu pracy:
    • regulacja barwy świecenia lub temperatury bieli (płynna)
    • znaczne zmniejszenie zmęczenia oczu podczas pracy przy komputerze, czytania
    • indywidualne podgrzewanie miejsca pracy promieniami podczerwieni, aby zwiększyć komfort cieplny podczas pracy przy komputerze
    • znaczne zwiększenie koncentracji, wydajności pracy
    • brak migania, rozbłysków, zmian jasności świecenia lamp (flickering free)
    • użycie lamp DC stało-napięciowych lub stało-prądowych
    • brak "buczenia" lamp
    • regulacja jasności oświetlenia (płynna)
    • znaczne zmniejszenie ogólnego wyczerpania podczas pracy
    • ochrona wzroku
  • Oszczędności użycia prądu do 90%
  • sterowanie oświetleniem bakteriobójczym (Ultrafiolet) do dezynfekcji/sterylizacji miejsca pracy (biurko, osprzęt biurowy, dotykane przedmioty, itd.) - po odejściu osób z miejsca pracy
  • dezynfekcja/sterylizacja przepływającego powietrza promieniami ultrafioletowymi (UVA+ UVB + UVC) w czasie obecności pracowników. Unicestwienie 99.9% wirusów i bakterii łącznie z łańcuchami DNA
    • wszystkie odmiany grypy
    • Covid-19
    • KoronaVirus (Coronavirus)
    • zarazki chorób zakaźnych
    • SARS-CoV-2
  • Sterowanie dowolnymi lampami (żarówki, promienniki, jarzeniówki, itd.)
  • sterowanie oświetleniem UV w sklepach do ochrony produktów świeżych np. warzywa, owoce, pieczywo, itd. Niszczenie i przeciwdziałanie rozwojowi pleśni, grzybów, insektów oraz znaczne zmniejszenie starzenia się produktów.
  • sterowanie dowolnych Ultrafioletowych diod LED oraz modułów UV, UVA, UVB, UVC, COB, PowerLed
  • możliwość automatycznego wyłączania oświetlenia i włączania sterylizacji promieniami ultrafioletowymi po odejściu osób z miejsca pracy (w nocy, podczas przerw, itd) - praca autonomiczna
  • włączanie światła widzialnego (kolorowego) razem z niewidzialnym promieniowaniem UV-C pokazujący jego obszar zasięgu
  • blokada promieniowania ultrafioletowego podczas przebywania osób w miejscu pracy i zasięgu świecenia lamp UV
  • mierzenie i zliczanie czasu pracy oświetlenia UV
  • zdalne sterowanie z pilota podczerwieni lub smartfona indywidualne każdą lampą
  • monitorowanie i zabezpieczenie lamp, diod LED przed przegrzaniem pozwalające na wielokrotne wydłużenie czasu życia
  • Lampy, zasilacze włączają się pojedynczo nie wszystkie na raz (niezsynchronizowany start lamp). Nie jest generowany bardzo duży impuls prądowy występujący przy jednoczesnym włączeniu wszystkich zasilaczy. (np. 100 lamp ze prądem startowym zasilacza 2A co daje 200A sumarycznego prądu startowego)
  • sterowanie dowolnych Ultrafioletowych lamp jarzeniowych, gazowych
  • Konfiguracja z szablonu (dla grup sterowników) lub indywidualna
  • Konfiguracja lokalna lub przez chmurę
  • Konfiguracja "ad-hoc" - wgrywanie z serwera w dowolnej chwili lub po resecie sterownika


System @Light Perfect (WiFi) Składa się z:
  • routerów WiFi (2.4GHz b/g/n) do pokrycia zasięgu sygnału WiFi dla wszystkich sterowników

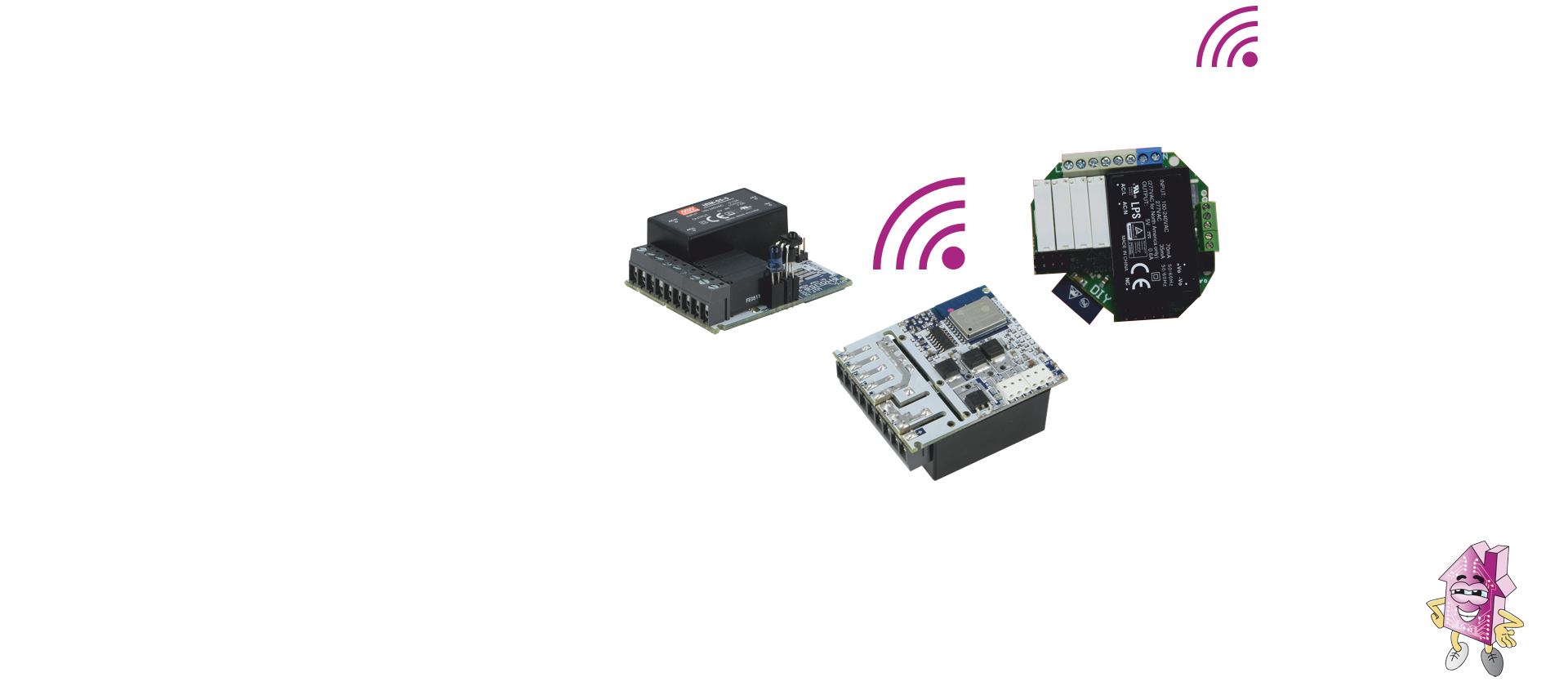

  • sterowników montowanych w zainstalowanych lampach lub nowych lamp z fabrycznie zamontowanymi sterownikami @Light Perfect
  • serwera systemu (mikrokomputera) integrującego wszystkie lampy we wspólny system
Sterownik może być wmontowany do istniejącego oświetlenia LED lub większości dostępnych na rynku lamp LED. Funkcje i możliwości takich lamp są mocno ograniczone i zależą od ich wyposażenia.
System @Light Perfect posiada bardzo bogatą funkcjonalność i duże możliwości kastomizacji i konfiguracji:
  • Główny interfejs komunikacyjny WiFi (opcjonalnie bezprzewodowe interfejsy RF lub LoRaWAN/Przewodowo CAN, RS485, Ethernet lub praca samodzielna)
  • grupowanie lamp (rzędy/kolumny)
  • Wyjścia binarne (0..4) z przekaźnikami 230VAC/5A - do włączania oświetlenia 230VAC lub zasilaczy dla lamp DC CV/CC (Niskonapięciowe Stało-prądowe lub stało-napięciowe)
    • Włączenie/Wyłączenie oświetlenia awaryjnego/ewakuacyjnego budynku
    • Włączenie/Wyłączenie wentylatora w przypadku zbyt wysokiej temperatury lub sterylizacji powietrza promieniowaniem ultrafioletowym (Uv-A + Uv-B + Uv-C - np. dla Covid-19)
    • Wyłączenie zasilaczy ściemnianych przez Dimery (Zerowy pobór mocy/prądu przez lampę)
  • Wejście czujnika temperatury (do bezpośredniego pomiaru temperatury) - z możliwością automatycznego wyłączenia lub ściemnienia lampy w przypadku przegrzania
  • Wejście podczerwieni - do zdalnego sterowania wszystkimi funkcjami bieżącego sterownika/lampy (on/off, ściemnianie, regulacja temperatury bieli)
  • Opcjonalny zasilacz impulsowy 85-230VAC/5W. 0.3W przy pracy w trybie jałowym (tylko elektronika), znacznie zmniejszający zużycie energii w trybie "czuwania" lampy
  • Wejścia binarne (0..4) (programowalne) - podłączenie czujnika ruchu, włączników sterujących
  • 0..4 - Wyjścia PWM-DC MOSFET do ściemniania zasilaczy LED lub bezpośrednio lamp/diod LED:
    • Regulacja Temperatury Bieli 2 kanały (dla białego ciepłego i zimnego)
    • Regulacja prądu diod podczerwonych - dodatkowe ogrzewanie stanowiska pracy i utrzymanie indywidualnego komfortu cieplnego przy biurku
    • Regulacja prądu diod specjalnych (COB, PowerLed, IR, UVA + UVB + UVC, laserowych) i dużej mocy
    • Bezpośrednie zasilanie diod dużej mocy
    • Regulacja Koloru RGBW (3 lub 4 kanały) - Ambient, Dekoracyjne, Alarmowe, Ewakuacyjne
  • Opcjonalny czujnik poziomu oświetlenia (ALS)
  • Opcjonalny czujnik barwy światła (RGB-IR)
  • Opcjonalne sterowanie ze smartfona WWW lub Aplikacji Android (każda lampa)
  • Blokowanie oświetlenia szkodliwego dla zdrowia w czasie obecności pracownika (np. Ultrafiolet Covid-19 - UVA+UVB+UVC)
  • Praca pod nadzorem serwera eHouse PRO/BMS - mikrokomputer, zarządzanie sterowanie grupowe i zbiorowe
  • Licznik godzin pracy każdego oświetlenia (wyjścia) - w celu określenia konieczności wymiany diod/lamp specjalnych (Covid-19 - UVA+UVB+UVC)

Więcej: Sterownik IoT, IIoT WiFi

Opcje podłączenia:

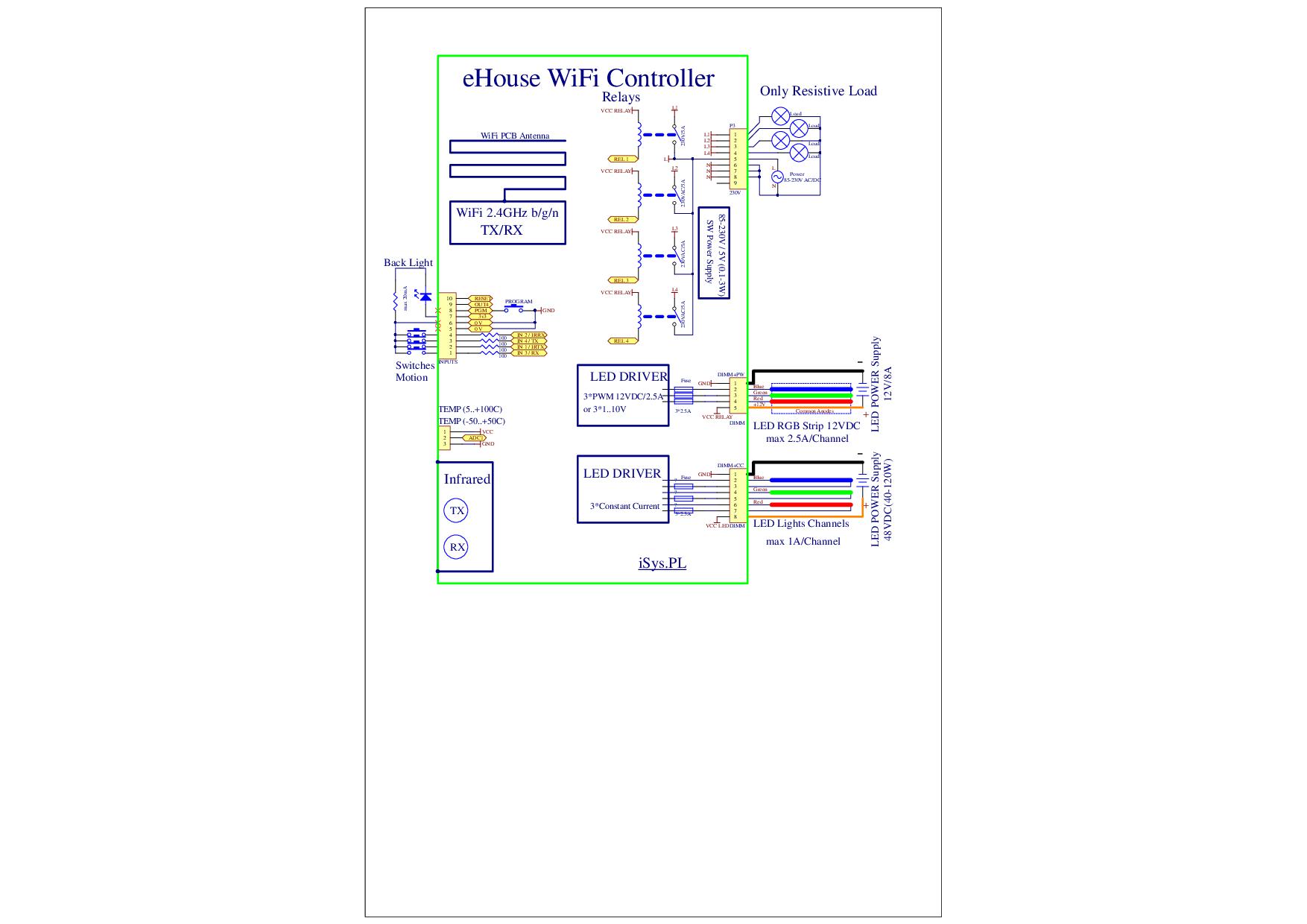

1) Lampa Biurowa
Trzystopniowa regulacja temperatury bieli (4500K, 5500K, 6500K) w zależności od włączenia wyjść 1,2.
Sterowanie lampą UV do dezynfekcji/sterylizacji.
Podgrzewaniem lampą podczerwoną IR.
  • Wejścia - włączniki sterujące i/lub czujnik ruchu.
  • Wyjścia przekaźnikowe - oświetlenie on/off (230VAC)
    • oświetlenie LED biały (4500K) - 5..10W
    • oświetlenie LED biały (6500K)- 5..10W
    • Lampa Ultrafioletowa do dezynfekcji/sterylizacji
    • Lampa Podczerwona do punktowego nagrzewania miejsca pracy poprzez promieniowanie IR
  • Wyjścia PWM:
    • ściemnianie taśm LED - stało-napięciowe (*)
    • sterowanie wentylatorem chłodzącym zapewniającym obieg dezynfekowanego/wysterylizowanego powietrza
  • Wyjścia Prądowe - ściemniane wyjścia z regulacją prądu (*)
  • czujnik podczerwieni - do zdalnego sterowania z pilota podczerwieni
  • czujnik temperatury - pomiar temperatury lampy lub modułu LED
(*) - tylko jedna z opcji

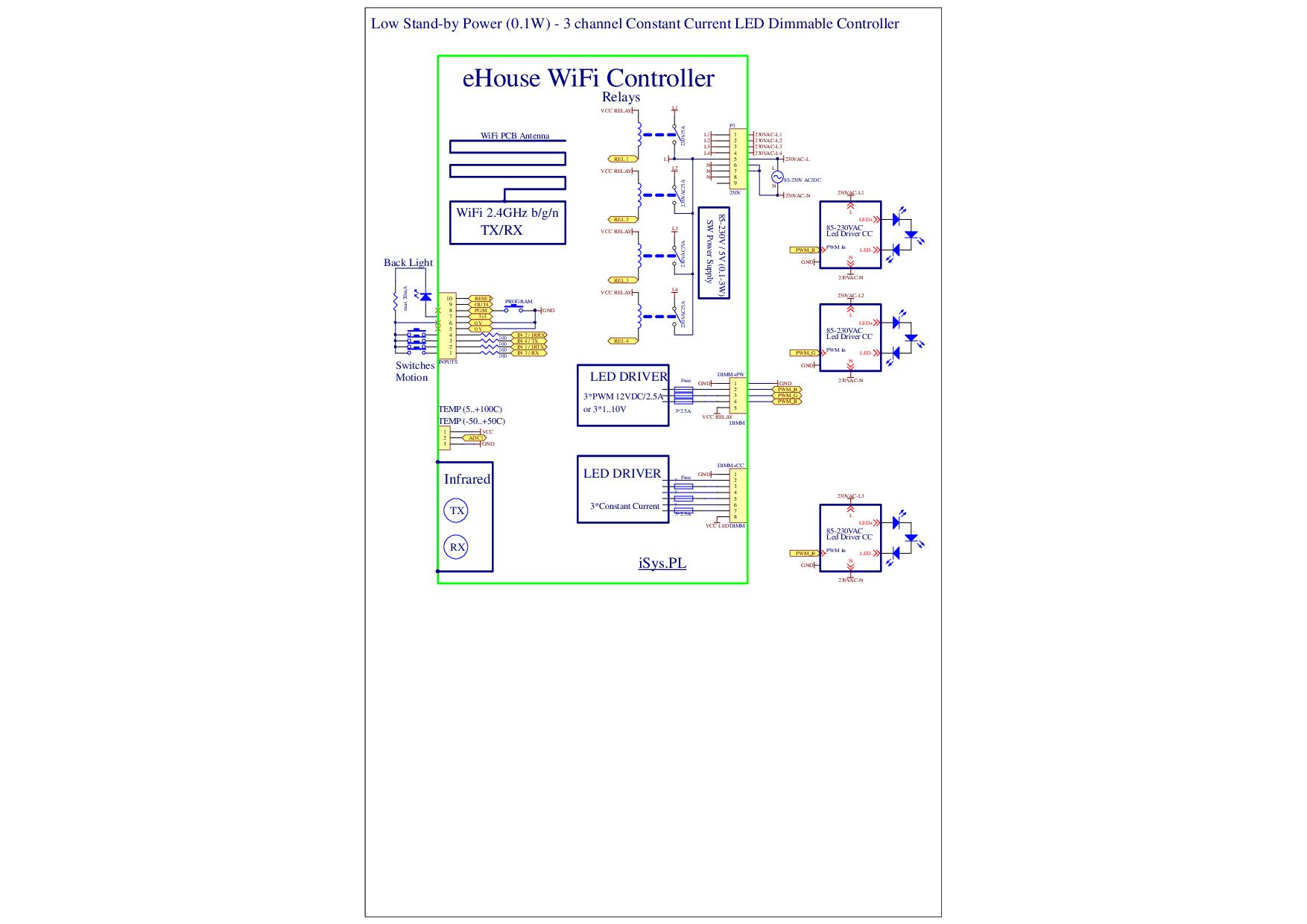

2) Lampa Biurowa
Płynna regulacja jasności świecenia oświetlenia LED (0..100%).
Płynna regulacja barwy świecenia (4500K..6500K) manualnie z pilota IR lub smartfona.
Płynna regulacja mocy nagrzewania miejsca pracy podczerwienią IR.
  • Wejścia - włączniki sterujące i/lub czujnik ruchu.
  • Wyjścia przekaźnikowe - zasilanie stało-prądowych zasilaczy ściemnianych (z wejściem PWM) + lampa Ultrafioletowa
  • Wyjścia PWM - podłączenie do wejść PWM zasilaczy stało-prądowych (ściemnianych) np.:
    • oświetlenie LED biały (4500K) - 10..20W
    • oświetlenie LED biały (6500K) - 10..20W
    • Lampa Podczerwona do punktowego nagrzewania miejsca pracy poprzez promieniowanie IR
  • czujnik podczerwieni - do zdalnego sterowania z pilota podczerwieni

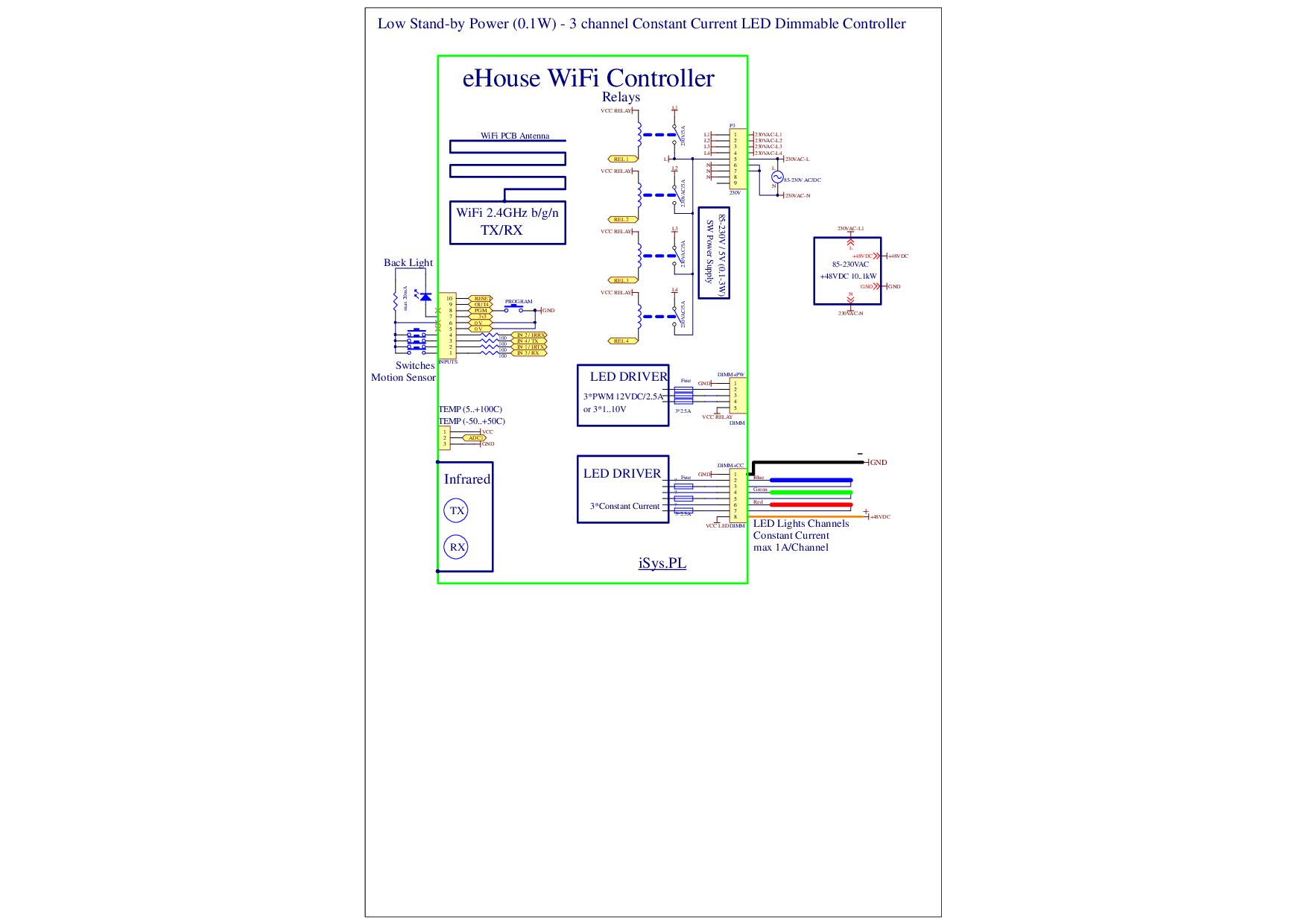

3) Lampa Biurowa
Optymalizacja budżetu i funkcjonalności lampy:
Tylko jeden zasilacz stało-napięciowy 48-60VDC/40-50W.
Płynna regulacja poziomu świecenia 0..100% każdej z lamp LED (stało-prądowych).
Płynna regulacja koloru bieli (4500K,6500K).
Płynna regulacja prądu modułu LED Ultrafiolet.
Zabezpieczenie modułu LED Ultrafiolet.
  • Wyjście przekaźnikowe - włączenie zasilacz stało-napięciowy +48..60VDC
  • Wyjścia regulacji prądu - do bezpośredniego sterowania oświetlenia LED stało-prądowego (CC)
    • moduł LED biały (4500K) 10..20W
    • moduł LED biały (6500K) 10..20W
    • moduł LED Ultrafiolet (Uv-A, Uv-B, Uv-C) 3-10W
  • czujnik temperatury - pomiar temperatury modułu LED Ultrafiolet do utrzymania optymalnej temperatury pracy


Przykładowe aplikacje dla IoT, IIoT - eHouse WiFi


Sterownik IoT, IIoT WiFi do dezynfekcji i sterylizacji Covid-19, SARS-Cov-2 Ultrafioletem (diody LED UV-A, UV-B, UV-C lub lampy jarzeniowe)

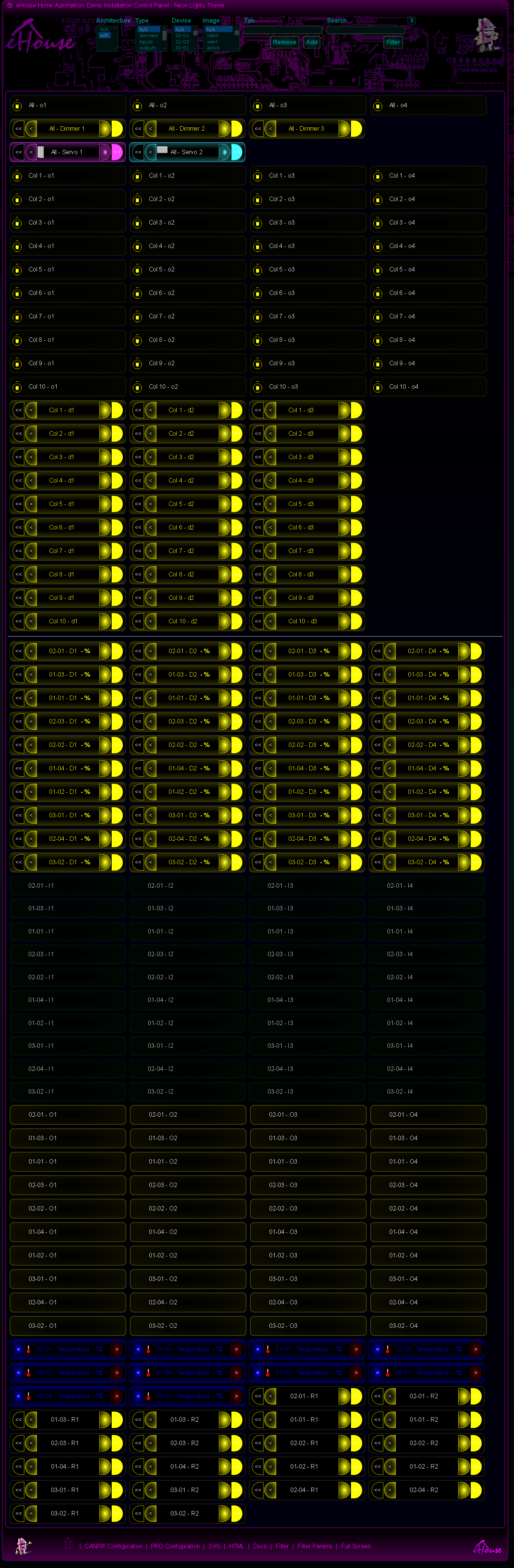

Panel Sterujący WWW/HTML, Wizualizacja, Sterowanie Graficzne, Kontrolki


IoT, IIoT, eHouse WiFi - Panel sterujący, Wizualizacja, Sterowanie Graficzne WWW/HTML

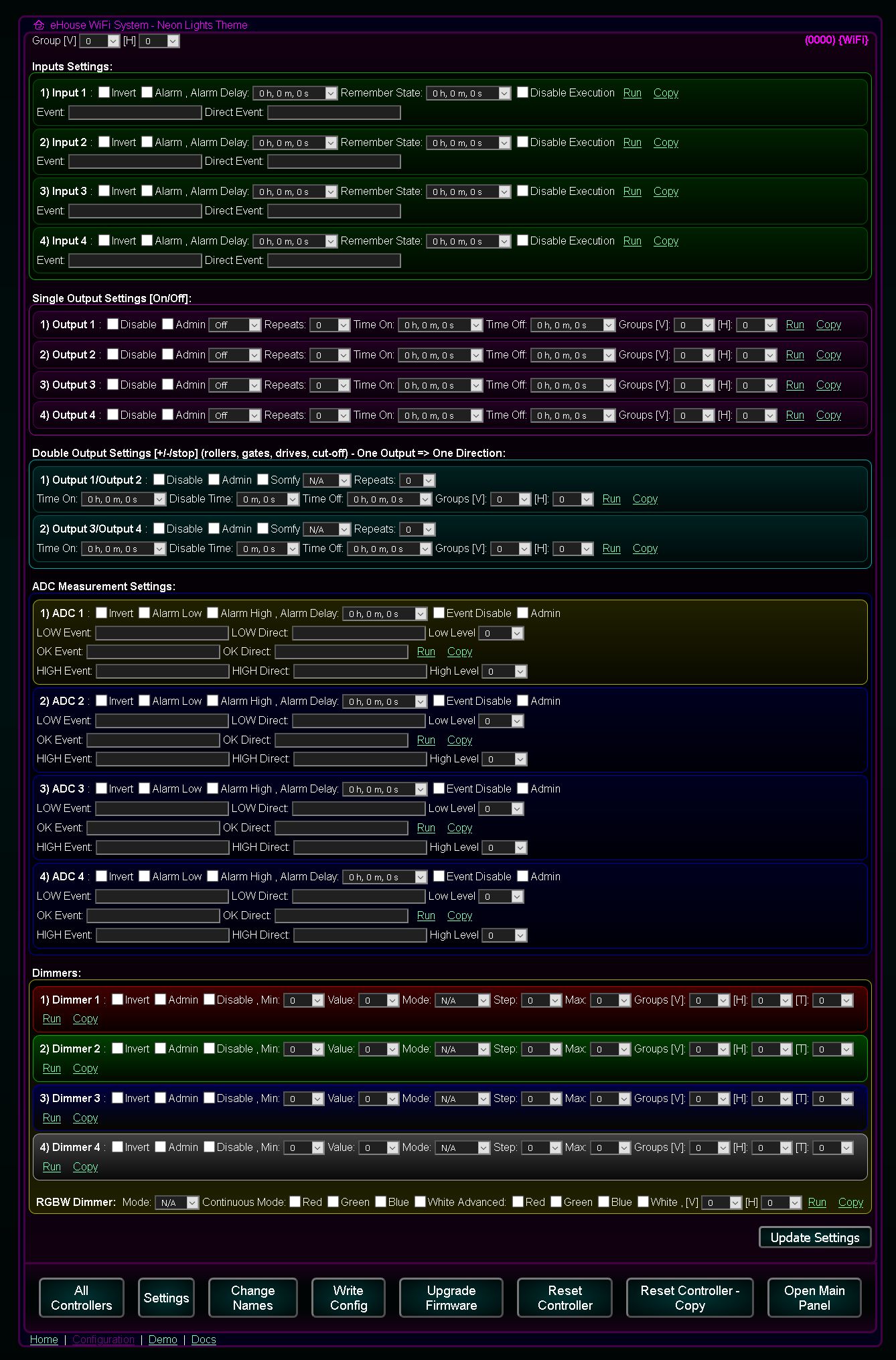

Pełny ekran konfiguracji i inicjalizacji systemu @Light, eHouse WiFi
