IoT/IIoT WiFi (eHouse WiFi) - Konfiguracja WWW/HTML
Wstępna Konfiguracja i inicjalizacja Systemu
- Wersja dla chmury i lokalna
- możliwość zdalnej konfiguracji wstępnej systemu (chmura)
- Wybór styli CSS wyświetlania poszczególnych ekranów (motywy)
- Konfiguracje domyślne sterowników (dla zakresów IP)
- Domyślne nazwy sterowników, wyjść, wejść, ściemniaczy, czujników (dla zakresów IP)
- Konfiguracje indywidualnych sterowników - (zmodyfikowana konfiguracja od domyślnych)
- Nazwy sterowników Indywidualnych: wyjść, wejść, ściemniaczy, czujników (dla zakresów IP)

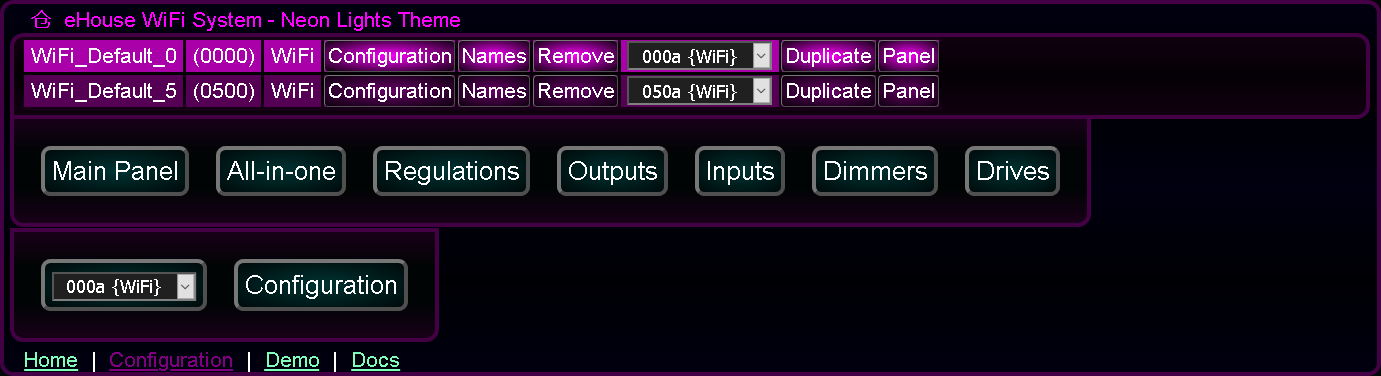

- Dodawanie/Usuwanie domyślnych zakresów sterowników
- Dodawanie/Usuwanie indywidualnych sterowników (zmodyfikowana konfiguracja od domyślnych)
Edycja Nazw
Sygnały zaczynające się od (
@ nie są wyświetlane na panelu. Analogicznie nie zmienione nazwy (output .., input, dimmer ..). Nazwy te są wyświetlane w kontrolkach do wizualizacji i zdalnego sterowania systemem.
- Nazwa sterownika indywidualnego lub prefix dla nazw domyślnych
- Nazwy poszczególnych wyjść on/off
- Nazwy wejść binarnych (on/off)
- Nazwy wejść pomiarowych (ADC) i typ czujnika pomiarowego
- Nazwy ściemniaczy pojedynczych i RGB
- Nazwy napędów (wyjścia podwójne)
Konfiguracja zaawansowana sterowników
Pozwala na wstępną konfigurację szablonów dla wszystkich nowych sterowników jak również konfigurację indywidualną sterowników (różnych od szablonu).
Grupowanie sterownika - dla konfiguracji indywidualnych sterowników
- V (vertykalna)
- H (horyzontalna)
Dla konfiguracji domyślnej (szablonów) numery te są sekwencyjnie przyznawane przy pierwszym podłączeniu sterownika do serwera.
Wstępna konfiguracja wejść binarnych sterownika - domyślna lub indywidualna
- Invert (tryb odwrócony wejścia 0->1)
- Alarm (aktywacja funkcji alarmu)
- Alarm Delay (opóźnienie aktywacji alarmu - jeśli sygnał zniknie przed tym czasem nie zostanie on aktywowany)
- Remember State (czas pamiętania włączenia wejścia)
- Event (opis zdarzenia/komendy)
- Direct Event (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *)
- Disable Execution (blokada uruchomienia komendy przywiązanej do aktywacji wejścia)
- Run Uruchomienie komendy konfiguracyjnej "ad-hoc" (lokalna konfiguracja), zapisanie do kolejki (konfiguracja w chmurze)
- Copy Generowanie kodu zdarzenia dla konfiguracji danego wejścia do skopiowania przez schowek.
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "
Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Wstępna konfiguracja wyjść binarnych (on/off) sterownika - domyślna lub indywidualna
Zawartość tego panela ma kilka funkcji:
- tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do natychmiastowego uruchomienia "ad-hoc" lub zapisu do kolejki (Run)
- tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do skopiowania przez schowek (Copy)
- wstępną konfigurację sterownika (po każdorazowym resecie). Aktualny stan wszystkich pól jest zapisany na serwerze systemu po naciśnięciu wspólnego przycisku "Update Settings"
Poszczególne opcje konfiguracji dla każdego wyjścia:
- Disable Blokada zmiany stanu wyjścia. Ignorowanie komend sterujących dla pojedynczego wyjścia (np. gdy jest używane jako wyjście podwójne do sterowania napędami/zaworami)
- Admin Pozwala na zmianę niektórych opcji jak na przykład Disable)
- Repeats Ilość powtórzeń włączenia wyjścia (tryb cykliczny)
- Time On Czas włączenia wyjścia (dla komendy On/Toggle). Po upływie tego czasu wyjście się wyłączy.
- Time Off Czas wyłączenia wyjścia. Parametr ten ma znaczenia jeśli liczba powtórzeń Repeats jest większa od zera
- Groups V Numer grupy wertykalnej (ma to znaczenie przy wykorzystaniu kodu zdarzenia w konfiguracji sterownika lub uruchomieniu zdarzenia). Ustawienie to nie ma to znaczenia przy zapisie jako startowa konfiguracja.
- 0 - zdarzenie jest uruchomione dla wszystkich grup V
- 1..254 - zdarzenie jest uruchomione na sterownikach o tej samej grupie V jak wybrana
- 255 - zdarzenie jest uruchomione na sterownikach o tej samej grupie V jak bieżący sterownik
- Groups H Numer grupy horyzontalnej (ma to znaczenie przy wykorzystaniu kodu zdarzenia w konfiguracji sterownika lub uruchomieniu zdarzenia). Ustawienie to nie ma to znaczenia przy zapisie jako startowa konfiguracja.
- 0 - zdarzenie jest uruchomione dla wszystkich grup H
- 1..254 - zdarzenie jest uruchomione na sterownikach o tej samej grupie H jak wybrana
- 255 - zdarzenie jest uruchomione na sterownikach o tej samej grupie H jak bieżący sterownik
- Run Uruchomienie komendy konfiguracyjnej lub sterującej wyjściem "ad-hoc" (lokalna konfiguracja), zapisanie do kolejki (konfiguracja/uruchomienie w chmurze)
- Copy Generowanie kodu zdarzenia dla konfiguracji lub sterowania danym wyjścia do skopiowania przez schowek (clipboard).
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Wstępna konfiguracja wyjść podwójnych (otwórz/stop/zamknij) sterownika {sterowanie napędami} - domyślna lub indywidualna
- tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do natychmiastowego uruchomienia "ad-hoc" lub zapisu do kolejki (Run)
- tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do skopiowania przez schowek (Copy)
- wstępną konfigurację sterownika (po każdorazowym resecie). Aktualny stan wszystkich pól jest zapisany na serwerze systemu po naciśnięciu wspólnego przycisku "Update Settings"
Poszczególne opcje konfiguracji dla każdej pary wyjść:
- Disable Blokada zmiany stanu wyjść. Ignorowanie komend sterujących dla podwójnych wyjść (np. gdy jest używane jako wyjście pojedyncze do sterowania napędami/zaworami)
- Admin Pozwala na zmianę niektórych opcji jak na przykład Disable , Somfy)
- Somfy tryb sterowania napędami ze sterownikiem Somfy (1 linia - otwórz, 2 linia - zamknij, obie linie - stop). Wybór tego trybu dla zwykłego napędu może spowodować uszkodzenie napędu ze względu na jednoczesne włączenie obu kierunków dla funkcji stop
- Repeats Ilość powtórzeń włączenia wyjść (tryb cykliczny)
- Time On Czas włączenia wyjść (dla komendy Open/Close). Po upływie tego czasu wyjście się wyłączy.
- Time Off Czas wyłączenia wyjść. Parametr ten ma znaczenia jeśli liczba powtórzeń Repeats jest większa od zera
- Groups V Numer grupy wertykalnej (ma to znaczenie przy wykorzystaniu kodu zdarzenia w konfiguracji sterownika lub uruchomieniu zdarzenia). Ustawienie to nie ma to znaczenia przy zapisie jako startowa konfiguracja.
- 0 - zdarzenie jest uruchomione dla wszystkich grup V
- 1..254 - zdarzenie jest uruchomione na sterownikach o tej samej grupie V jak wybrana
- 255 - zdarzenie jest uruchomione na sterownikach o tej samej grupie V jak bieżący sterownik
- Groups H Numer grupy horyzontalnej (ma to znaczenie przy wykorzystaniu kodu zdarzenia w konfiguracji sterownika lub uruchomieniu zdarzenia). Ustawienie to nie ma to znaczenia przy zapisie jako startowa konfiguracja.
- 0 - zdarzenie jest uruchomione dla wszystkich grup H
- 1..254 - zdarzenie jest uruchomione na sterownikach o tej samej grupie H jak wybrana
- 255 - zdarzenie jest uruchomione na sterownikach o tej samej grupie H jak bieżący sterownik
- Run Uruchomienie komendy konfiguracyjnej lub sterującej wyjściem "ad-hoc" (lokalna konfiguracja), zapisanie do kolejki (konfiguracja/uruchomienie w chmurze)
- Copy Generowanie kodu zdarzenia dla konfiguracji lub sterowania danym wyjścia do skopiowania przez schowek (clipboard).
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "
Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Wstępna konfiguracja wejść pomiarowych (ADC) sterownika - domyślna lub indywidualna
- Invert tryb odwrócony wejścia (100%-x)
- Alarm Low (aktywacja funkcji alarmu przy obniżeniu wartości poniżej zaprogramowanego progu dolnego)
- Alarm High (aktywacja funkcji alarmu przy obniżeniu wartości powyżej zaprogramowanego progu górnego)
- Alarm Delay (opóźnienie aktywacji alarmu - jeśli wartość wróci do zakresu pomiędzy (min,max) przed upływem tego czasu - nie zostanie on aktywowany)
- Low Event (opis zdarzenia/komendy)
- Low Direct (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *) dla zmniejszenia się wartości mierzonej poniżej zaprogramowanego progu dolnego
- Low Level Poziom minimalny (dolny)
- OK Event (opis zdarzenia/komendy)
- OK Direct (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *) dla wartości mierzonej w zakresie (min,max) - tylko przy zmianie jednego z progów (min lub max)
- High Event (opis zdarzenia/komendy)
- High Direct (kod komendy/zdarzenia w kodzie hexa-decymalnym skopiowany z edytora zdarzeń *) dla zwiększenia się wartości mierzonej powyżej zaprogramowanego progu górnego
- High Level Poziom maksymalny (górny)
- Event Disable (blokada uruchomienia komend przywiązanych do wejścia)
- Admin Pozwala na zmianę niektórych opcji jak na przykład Invert
- Run Uruchomienie komendy konfiguracyjnej "ad-hoc" (lokalna konfiguracja), zapisanie do kolejki (konfiguracja w chmurze)
- Copy Generowanie kodu zdarzenia dla konfiguracji danego wejścia do skopiowania przez schowek.
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku "
Update Settings".
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Wstępna konfiguracja wyjść regulowanych PWM/1..10V (0..100%) sterownika {ściemnianie oświetlenia lub zasilaczy LED} - domyślna lub indywidualna
- tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do natychmiastowego uruchomienia "ad-hoc" lub zapisu do kolejki (Run)
- tworzenie zaawansowanych zdarzeń/komend sterujących konfiguracji do skopiowania przez schowek (Copy)
- wstępną konfigurację sterownika (po każdorazowym resecie). Aktualny stan wszystkich pól jest zapisany na serwerze systemu po naciśnięciu wspólnego przycisku "Update Settings"
Poszczególne opcje konfiguracji dla każdego wyjścia PWM lub 1..10V:
- Disable Blokada wyjścia ściemniacza. Ignorowanie komend sterujących dla ściemniaczy (np. gdy jest używane jako wyjście binarne)
- Admin Pozwala na zmianę niektórych opcji jak na przykład Disable , MIN, MAX)
- Min wartość minimalna (0..100%) lub (0..255). Wartość sygnału jest zawsze większy lub równy od tej wielkości
- Value docelowa wartość (0..100%) lub (0..255). Wartość sygnału dąży do tej wielkości
- Mode tryb pracy ściemniacza
- N/A brak zmiany
- Stop zatrzymanie ściemniacza w bieżącym stanie
- + wzrost wartości świecenia do wartości Max (o ile ściemniacz nie zostanie zatrzymany)
- - spadek wartości świecenia do wartości Min (o ile ściemniacz nie zostanie zatrzymany)
- Set natychmiastowe ustawienie poziomu ściemniacza
- Toggle stop (jeśli ściemniacz w ruchu) lub zmiana wartości w przeciwnym kierunku (jeśli ściemniacz jest w stanie ustalonym)
- -Value jednorazowe obniżenie wartości ściemniacza o wartość kroku
- +Value jednorazowe zwiększenie wartości ściemniacza o wartość kroku
- Params ustawienie dodatkowych parametrów ściemniacza
- Modify modyfikacja ściemniacza
- Inc wzrost wartości świecenia do wartości Max (o ile ściemniacz nie zostanie zatrzymany) + funkcje zaawansowane
- Dec spadek wartości świecenia do wartości Min (o ile ściemniacz nie zostanie zatrzymany) + funkcje zaawansowane
- Stop zatrzymanie ściemniacza w bieżącej pozycji
- Change zmiana wartości ściemniacza
- Step Wartość kroku zmiany
- Max wartość minimalna (0..100%) lub (0..255). Wartość sygnału jest zawsze mniejszy lub równy od tej wielkości
- Groups V Numer grupy wertykalnej (ma to znaczenie przy wykorzystaniu kodu zdarzenia w konfiguracji sterownika lub uruchomieniu zdarzenia). Ustawienie to nie ma to znaczenia przy zapisie jako startowa konfiguracja.
- 0 - zdarzenie jest uruchomione dla wszystkich grup V
- 1..254 - zdarzenie jest uruchomione na sterownikach o tej samej grupie V jak wybrana
- 255 - zdarzenie jest uruchomione na sterownikach o tej samej grupie V jak bieżący sterownik
- Groups H Numer grupy horyzontalnej (ma to znaczenie przy wykorzystaniu kodu zdarzenia w konfiguracji sterownika lub uruchomieniu zdarzenia). Ustawienie to nie ma to znaczenia przy zapisie jako startowa konfiguracja.
- 0 - zdarzenie jest uruchomione dla wszystkich grup H
- 1..254 - zdarzenie jest uruchomione na sterownikach o tej samej grupie H jak wybrana
- 255 - zdarzenie jest uruchomione na sterownikach o tej samej grupie H jak bieżący sterownik
- T Czas włączenia ściemniacza. Po upływie tego czasu dimer się ściemni do wartości Min.
- Run Uruchomienie komendy konfiguracyjnej lub sterującej wyjściem "ad-hoc" (lokalna konfiguracja), zapisanie do kolejki (konfiguracja/uruchomienie w chmurze)
- Copy Generowanie kodu zdarzenia dla konfiguracji lub sterowania danym wyjścia do skopiowania przez schowek (clipboard).
Ta konfiguracja zostanie zapisana na serwerze systemu lokalnie lub w chmurze po naciśnięciu przycisku
Update Settings.
Będzie ona uruchamiana automatycznie przy każdym resecie sterownika.
Pełna konfiguracja w formularzu jest zapisywana na serwerze (lokalnym lub chmury) po naciśnięciu przycisku
Update Settings.
W przypadku konfiguracji w chmurze jest ona automatycznie kopiowana na serwer lokalny po resecie serwera lokalnego.
W przypadku konfiguracji lokalnej jest ona uruchamiana po naciśnięciu przycisku
Write Config.
Aktualizacja oprogramowania sterownika jest wykonywana po kliknięciu przycisku
Firmware Update.
Pełny Ekran Konfiguracji sterownika indywidualnego/szablonu
